Festo

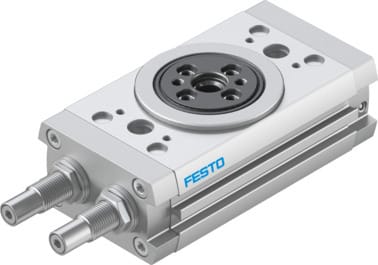

1644389 - Schwenkantrieb
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Baugröße | 16 |
| Dämpfungswinkel | 43 deg |
| Einstellbereich Schwenkwinkel beidseitig | +10 /-170 deg |
| Schwenkwinkel | 180 deg |
| Dämpfung | Y9: interne hydraulische Dämpfung normal |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck Mpa in MPa (Spanne) | 0.2, 1 |
| Betriebsdruck in bar (Spanne) | 2, 10 |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 1.59 Nm |
| Zulässiges Massenträgheitsmoment | 0.07 kgm2 |
| Produktgewicht | 650 g |
| Befestigungsart | mit Durchgangsbohrung,mit Innengewinde,wahlweise: |
| Pneumatischer Anschluss | M5 |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Antriebswelle | Vergütungsstahl |
| Werkstoff Deckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Dichtungen | NBR,TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung,gleiteloxiert |
| Dokumente |
|
Schwenkantrieb DRRD-16-180-FH-Y9A Baugröße=16, Dämpfungswinkel=43 deg, Einstellbereich Schwenkwinkel beidseitig=+10 /-170 deg, Schwenkwinkel=180 deg, Dämpfung=Y9: interne hydraulische Dämpfung normal
