Festo

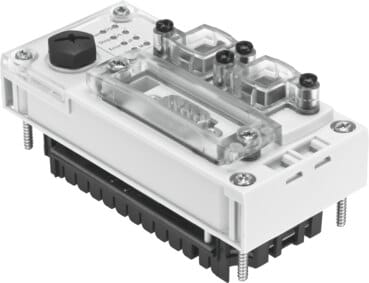

3472425 - Steuerblock
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 50 mm x 107 mm x 55 mm |
| Gerätespezifische Diagnose | Diagnose-Speicher,Kanal- und modulorientierte Diagnose,Unterspannung/Kurzschluss Module |
| CPU Daten | 32 MB Flash,256 MB RAM,Prozessor 800 MHz |
| Parametrierung | CODESYS V3 |
| Konfigurations-Unterstützung | CODESYS V3 |
| Zusätzliche Funktionen | Diagnose Funktionen,Kommunikationsfunktion RS232 |
| Bedienelemente | Drehschalter für RUN/Stop |
| Programmierung, Bedienungssprache | DE, EN |
| Programmierung, Unterstützung Dateihandling | ja |
| Bearbeitungszeit | ca. 200 µs/1 k Anweisung |
| Datenschnittstelle | 9,6 ... 230,4 kBit/s,galvanisch getrennt,RS232-Schnittstelle,Sub-D, 9-polig, Buchse |
| Eigenstromaufnahme bei Betriebsspannung | typ. 85 mA |
| Einstellung IP-Adresse | DHCP,über MMI,über CoDeSys |
| Funktionsbausteine | CPX Diagnosestatus,CPX Diagnosetrace kopieren,CPX Moduldiagnose lesen,und andere |
| Merker | Variablenkonzept CoDeSys,28 kB remanente Daten |
| Nennbetriebsspannung DC Lastspannung | 24 V,mit Pneumatik Typ Midi/Maxi: 21,6 ... 26,4V,mit Pneumatik Typ CPA: 20,4 ... 26,4V,mit Pneumatik Typ MPA: 18 ... 30V,ohne Pneumatik: 18 ... 30V |
| Nennbetriebsspannung DC | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Programmiersoftware | CODESYS provided by Festo |
| Programmiersprache | Anweisungsliste (AWL),Kontaktplan (KOP),nach IEC 61131-3,Ablaufsprache,Funktionsplan,Strukturierter Text,zusätzlich CFC |
| Programmspeicher | 16 MB Anwenderprogramm |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Relative Luftfeuchtigkeit | 95 %,nicht kondensierend |
| Schutzart | IP65,IP67 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 135 g |
| Ethernet, Anzahl | 1 |
| Ethernet, Datenübertragungsgeschwindigkeit | 10/100 Mbit/s |
| Ethernet, Unterstützte Protokolle | TCP/IP, EasyIP, Modbus TCP |
| Ethernet, Anschlussstecker | RJ45,8-polig,Buchse |
| Protokoll | TCP/IP,CODESYS Level 2,EasyIP,Modbus TCP |
| Max. Leitungslänge | 30 m |
| Serielle Schnittstelle, Anzahl | 1 |
| Ethernet-Schnittstelle | RJ 45 (Buchse, 8-polig) |
| LED-Anzeige busspezifisch | TP: Link/Traffic |
| LED-Anzeige produktspezifisch | ERR: Laufzeitfehler SPS,M: Modify/Forcen aktiv,PL: Lastversorgung,RUN: SPS Status,SF: Systemfehler,STOP: SPS Status,PS: Elektronikversorgung, Sensorversorgung |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PC,PA-verstärkt |
| Dokumente |
|
Steuerblock CPX-CEC-S1-V3 Modularer Controller Codesys V3, Ethernet, serielle Schnittstelle. Abmessungen B x L x H=50 mm x 107 mm x 55 mm, Gerätespezifische Diagnose=(* Kanal- und modulorientierte Diagnose, * Unterspannung/Kurzschluss Module, * Diagnose-Speicher), CPU Daten=(* 256 MB RAM, * 32 MB Flash, * Prozessor 800 MHz), Parametrierung=CODESYS V3, Konfigurations-Unterstützung=CODESYS V3
