Festo

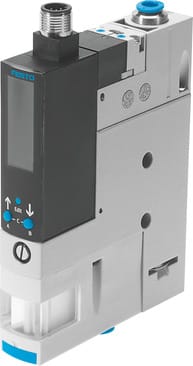

539074 - Vakuumsaugdüse
Produkt Information
Hersteller-Artikelname:Vakuumsaugdüse
Hersteller-Artikelnummer:539074
Hersteller-Typenschlüssel:OVEM
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: OVEM von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Vakuumtechnik |
| Kategorielevel 3 | Vakuumerzeuger |
| Kategorielevel 4 | OVEM |
| Kategorielevel 5 | OVEM |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | modular |
| Betriebsdruck | 2 bar ... 8 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L VDMA24364-Zone III |
| Umgebungstemperatur | 0 °C ... 50 °C |
| Befestigungsart | mit Durchgangsbohrung mit Innengewinde mit Zubehör |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss Aluminium-Knetlegierung PA-verstärkt |
| Werkstoff Schrauben | Stahl |
| Einstellmöglichkeiten | IO-Link Teach-In über Display und Tasten |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Schaltausgang | 2xNPN 2xPNP NPN PNP |
| Schutzart | IP65 |
| Verschmutzungsgrad | 3 |
| Zulassung | RCM Mark c UL us - Listed (OL) |
| Werkstoff Sichtscheibe | PA |
| Produktgewicht | 285 g ... 885 g |
| Mediumstemperatur | 0 °C ... 50 °C |
| Ventilfunktion | geschlossen offen |
| Pneumatischer Anschluss 1 | G1/8 G1/4 1/8 NPT 1/4 NPT QS-6 QS-8 QS-1/4 QS-5/16 |
| Pneumatischer Anschluss 3 | G1/8 G3/8 1/8 NPT 1/4 NPT QS-8 QS-12 QS-16 QS-5/16 Schalldämpfer Schalldämpfer integriert |
| KC-Zeichen | KC-EMV |
| Betriebsspannungsbereich DC | 20.4 V ... 27.6 V |
| Rastermaß | 20 mm ... 36 mm |
| Relative Luftfeuchtigkeit | 5 - 85 % |
| Werkstoff Steckergehäuse | Messing, vernickelt |
| Nennbetriebsdruck | 6 bar |
| Hysterese | 0.02 bar |
| Elektrischer Anschluss | 5-polig M12x1 Stecker |
| Werkstoff Verschraubung | Aluminium-Knetlegierung, eloxiert Messing, vernickelt |
| Einschaltdauer | 100% |
| Schutzklasse | III |
| IO-Link, Protokollversion | Device V 1.1 |
| IO-Link, Communication mode | COM2 (38,4 kBaud) |
| IO-Link, Port class | A |
| IO-Link, Prozessdatenbreite OUT | 1 Byte |
| IO-Link, Prozessdateninhalt OUT | 1 bit (Abwurfimpuls EIN/AUS) 1 bit (Vakuum EIN/AUS) |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | 14 bit PDV (Druckmesswert) 2 bit BDC (Drucküberwachung) |
| IO-Link, minimale Zykluszeit | 3,5 ms |
| IO-Link, Datenspeicher benötigt | 500 byte |
| Schaltlogik Eingänge | NPN (minusschaltend) PNP (plusschaltend) |
| Vakuumanschluss | G1/8 G1/4 1/8 NPT 1/4 NPT 1/2 NPT QS-6 QS-8 QS-12 QS-16 QS-1/4 QS-5/16 |
| Stoßspannungsfestigkeit | 0.8 kV |
| Werkstoff Steckkontakte | Messing, vergoldet |
| Schaltstellungsanzeige | LCD LED |
| Handhilfsbetätigung | tastend zusätzlich über Bedientasten |
| Spulenkennwerte | 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 W |
| Werkstoff Filter | Gewebe PA Sinterstahl |
| Filterfeinheit | 40 µm |
| Protokoll | IO-Link |
| Schaltzustandsanzeige | optisch |
| Nennweite Lavaldüse | 0.45 mm ... 3 mm |
| Ejektorcharakteristik | hoher Saugvolumenstrom hohes Vakuum Standard |
| Integrierte Funktion | Abwurfimpulsventil elektrisch Drossel Einschaltventil elektrisch Filter Luftsparfunktion elektrisch Rückschlagventil Schalldämpfer offen Vakuumschalter |
| Schaltelementfunktion | Öffner Schließer |
| Druckmessbereich | -1 bar ... 0 bar |
| Werkstoff Fangdüse | POM |
| Werkstoff Strahldüse | Aluminium-Knetlegierung |
| Bauart Schalldämpfer | offen |
| Kurzschlussfestigkeit | ja |
| Messgröße | Relativdruck |
| Messprinzip | piezoresistiv |
| Schaltfunktion | Fenster-Komparator Schwellwert-Komparator Schwellwert mit fester Hysterese |
| Schalteingang nach Norm | IEC 61131-2 |
| Anzeigeart | 4-stellig alphanumerisch hintergrundbeleuchtetes LCD LED |
| Anzeigebereich | -29.5 inHg ... 0 inHg |
| Darstellbare Einheit(en) | bar inH2O inHg |
| Einstellbereich Hysterese | -0.9 bar ... 0 bar |
| Einstellbereich Schwellwerte | -1 bar ... 0 bar |
| Betriebsdruck für max. Vakuum | 3.5 bar ... 5.3 bar |
| Max. Vakuum | 93 % |
| Max. Saugvolumenstrom gegen Atmosphäre | 6 l/min ... 348 l/min |
| Belüftungszeit bei Nennbetriebsdruck | 0.2 s ... 4.8 s |
| Induktive Schutzbeschaltung | angepasst auf MZ-, MY-, ME-Spulen |
| Isolationsspannung | 50 V |
| Leerlaufstrom | <80 mA |
| Max. Ausgangsstrom | 100 mA |
| Reststrom | 0.1 mA |
| Spannungsfall | ≤2 V |
| Überlastfestigkeit | vorhanden |
| Schalldruckpegel bei Nennbetriebsdruck | 45 dB(A) ... 77 dB(A) |
| Max. Anziehdrehmoment | 0,8 Nm mit Innengewinde 2,5 Nm mit Durchgangsbohrung |
| Genauigkeit in ± % FS | 0.5 %FS ... 3 %FS |
| Wiederholbarkeit Schaltwert FS | 0.6 % |
| IO-Link, Profil | Smart sensor profile |
| IO-Link, Funktionsklassen | Binärer Daten Kanal (BDC) Prozess Daten Variable (PDV) Identifikation Diagnose Teach channel |
| IO-Link, Device ID | 0x00003E |
| Manipulationssicherung | PIN-Code elektronische Verriegelung |
| Werkstoff Filtergehäuse | PA-verstärkt |
| Werkstoff Hohlschraube | Aluminium-Knetlegierung |
| Werkstoff Regulierschraube | Stahl |
| Werkstoff Schalldämpfer | Aluminium-Knetlegierung POM PU-Schaum |
| Werkstoff Stifte | Stahl |
| Werkstoff Tastenfeld | PA-verstärkt TPE-U |
| Werkstoff Winkel | Edelstahl |
| Dokumente |
|
Weitere Informationen zu: OVEM von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
