Festo

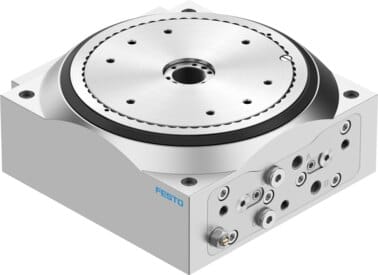

548088 - Rundschalttisch
Produkt Information
Hersteller-Artikelname:Rundschalttisch
Hersteller-Artikelnummer:548088
Hersteller-Typenschlüssel:DHTG-140-4-A
Hersteller-Artikelbeschreibung:Rundschalttisch DHTG-140-4-A für Positionserkennung. Baugröße=140, Parallelität Teller=<= 0,04 mm, Planlauf Teller=<= 0,02 mm, Rundlauf Teller=<= 0,02 mm, Wiederholgenauigkeit des Schwenkwinkels=<= 0,03 deg
Bestelleinheit:1 Stück
3.724,25 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DHTG-140-4-A von Festo
| Eigenschaft | Wert |
|---|---|
| Baugröße | 140 |
| Parallelität Teller | <= 0,04 mm mm |
| Planlauf Teller | <= 0,02 mm mm |
| Rundlauf Teller | <= 0,02 mm mm |
| Wiederholgenauigkeit des Schwenkwinkels | <= 0,03 deg deg |
| Dämpfung | YSRJ: Stoßdämpfer, harte Kennlinie, justierbar |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Zahnstange/Ritzel,zwangsgeführter Bewegungsablauf,Zahnkranzkupplung |
| Positionserkennung | für induktive Sensoren |
| Teilung | 4 |
| Betriebsdruck in bar (Spanne) | 4, 8 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Schalldruckpegel | <= 70 dB(A) dB(A) |
| Umgebungstemperatur in °C (Spanne) | 5, 60 |
| Max. Axialkraft statisch | 4000 N |
| Max. Kippmoment statisch | 300 Nm |
| Max. Radialkraft statisch | 6000 N |
| Max. Tangentialmoment statisch | 200 Nm |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 18.1 Nm |
| Produktgewicht | 10000 g |
| Befestigungsart | mit Durchgangsbohrung und Zentrierhülse |
| Pneumatischer Anschluss | Innengewinde G1/8 |
| Werkstoff Teller | Stahl verzinkt |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Anschläge | Stahl verzinkt |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR,TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Dokumente |
|
Weitere Informationen zu: DHTG-140-4-A von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 10 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84798997 |
| RoHS konform | Ja |
| Hersteller | Festo |
