Festo

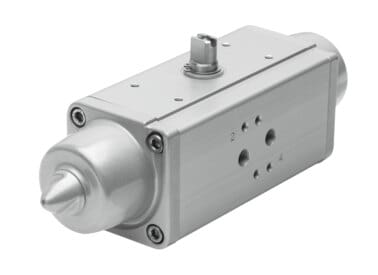

549679 - Schwenkantrieb
Produkt Information
Hersteller-Artikelname:Schwenkantrieb
Hersteller-Artikelnummer:549679
Hersteller-Typenschlüssel:DAPS-0720-090-RS3-F12
Hersteller-Artikelbeschreibung:Schwenkantrieb DAPS-0720-090-RS3-F12 einfachwirkend, Luftanschluss nach VDI / VDE 3845-Namurventile direkt anflanschbar. Baugröße Stellantrieb=0720, Flanschbohrbild=F12, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-1 - 9 deg, Verstellbereich Endlage bei Nennschwenkwinkel=81 - 91 deg
Bestelleinheit:1 Stück
2.716,16 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DAPS-0720-090-RS3-F12 von Festo
| Eigenschaft | Wert |
|---|---|
| Baugröße Stellantrieb | 0720 |
| Flanschbohrbild | F12 |
| Schwenkwinkel | 90 deg |
| Verstellbereich Endlage bei 0° in deg (Spanne) | -1, 9 |
| Verstellbereich Endlage bei Nennschwenkwinkel in deg (Spanne) | 81, 91 |
| Wellenanschluss Tiefe | 38.5 mm |
| Hinweis zum Verstellbereich der Endlagen | wahlweise eine Endlage verstellbar |
| Norm Anschluss zur Armatur | ISO 5211 |
| Dämpfung | keine Dämpfung |
| Einbaulage | beliebig |
| Funktionsweise | einfachwirkend |
| Konstruktiver Aufbau | Joch-Kinematik |
| Positionserkennung | ohne |
| Schließrichtung | rechtsschließend |
| Ventilanschluss entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Safety Integrity Level (SIL) | Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand,Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand |
| Anschlussdruck für Federstärke | 0.42 MPa |
| Anschlussdruck für Federstärke | 4.2 bar |
| Betriebsdruck Mpa in MPa (Spanne) | 0.42, 0.84 |
| Betriebsdruck in bar (Spanne) | 4.2, 8.4 |
| Nennbetriebsdruck | 0.56 MPa |
| Nennbetriebsdruck | 5.6 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T6...T3 Gb X |
| Ex-Zündschutzart Staub | Ex h IIIC T85°C...T200°C Db X |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 840 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 450 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel | 660 Nm |
| Hinweis zum Drehmoment | Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung. |
| Federrückstellmoment bei Schwenkwinkel 0° | 360 Nm |
| Federrückstellmoment bei Schwenkwinkel 50° | 270 Nm |
| Federrückstellmoment bei 90° | 540 Nm |
| Federstärke | 3 |
| Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0° | 29.4 l |
| Produktgewicht | 33000 g |
| Wellenanschluss | T36 |
| Pneumatischer Anschluss | G1/4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | FPM,NBR,PUR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | hochlegierter Stahl |
| Werkstoff Welle | hochlegierter Stahl |
| Werkstoffnummer Welle | 1.4305 |
| Dokumente |
|
Weitere Informationen zu: DAPS-0720-090-RS3-F12 von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 33 kg |
| Ursprungsland** | IT |
| Zolltarifnummer | 84123900 |
| RoHS konform | Ja |
| Hersteller | Festo |
* Angaben zum Liefertermin unter Vorbehalt.
** Die Angaben zu den Herkunftsländern unserer Teile auf dieser Plattform dienen lediglich als Orientierung. Es kann vorkommen, dass die tatsächliche Herkunft der gelieferten Produkte von diesen Angaben abweicht. Daraus ergibt sich keine Garantie hinsichtlich Vorzugsbehandlungen für Importeure oder der Verfügbarkeit von Teilen aus einem bestimmten Land.
