Festo

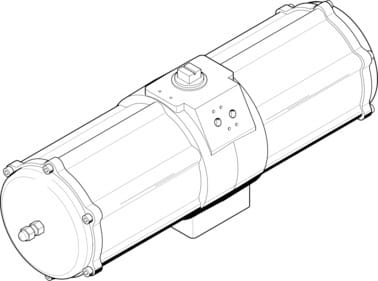

549690 - Schwenkantrieb
Produkt Information
Hersteller-Artikelname:Schwenkantrieb
Hersteller-Artikelnummer:549690
Hersteller-Typenschlüssel:DAPS-1920-090-RS2-F16
Hersteller-Artikelbeschreibung:Schwenkantrieb DAPS-1920-090-RS2-F16 einfachwirkend, Namurventile nicht direkt anflanschbar. Baugröße Stellantrieb=1920, Flanschbohrbild=F16, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-5 - 5 deg, Verstellbereich Endlage bei Nennschwenkwinkel=85 - 95 deg
Bestelleinheit:1 Stück
9.021,52 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DAPS-1920-090-RS2-F16 von Festo
| Eigenschaft | Wert |
|---|---|
| Baugröße Stellantrieb | 1920 |
| Flanschbohrbild | F16 |
| Schwenkwinkel | 90 deg |
| Verstellbereich Endlage bei 0° in deg (Spanne) | -5, 5 |
| Verstellbereich Endlage bei Nennschwenkwinkel in deg (Spanne) | 85, 95 |
| Wellenanschluss Tiefe | 49 mm |
| Norm Anschluss zur Armatur | ISO 5211 |
| Dämpfung | keine Dämpfung |
| Einbaulage | beliebig |
| Funktionsweise | einfachwirkend |
| Konstruktiver Aufbau | Joch-Kinematik |
| Positionserkennung | ohne |
| Schließrichtung | rechtsschließend |
| Ventilanschluss entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Safety Integrity Level (SIL) | Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand,Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand |
| Anschlussdruck für Federstärke | 0.35 MPa |
| Anschlussdruck für Federstärke | 3.5 bar |
| Betriebsdruck Mpa in MPa (Spanne) | 0.35, 0.84 |
| Betriebsdruck in bar (Spanne) | 3.5, 8.4 |
| Nennbetriebsdruck | 0.56 MPa |
| Nennbetriebsdruck | 5.6 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T6...T3 Gb X |
| Ex-Zündschutzart Staub | Ex h IIIC T85°C...T200°C Db X |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 2400 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 1320 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel | 2000 Nm |
| Hinweis zum Drehmoment | Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung. |
| Federrückstellmoment bei Schwenkwinkel 0° | 800 Nm |
| Federrückstellmoment bei Schwenkwinkel 50° | 600 Nm |
| Federrückstellmoment bei 90° | 1200 Nm |
| Federstärke | 2 |
| Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0° | 91.7 l |
| Produktgewicht | 67000 g |
| Wellenanschluss | T46 |
| Pneumatischer Anschluss | G3/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | FPM,NBR,PUR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | hochlegierter Stahl |
| Werkstoff Welle | hochlegierter Stahl |
| Werkstoffnummer Welle | 1.4305 |
| Dokumente |
|
Weitere Informationen zu: DAPS-1920-090-RS2-F16 von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 67 kg |
| Ursprungsland** | IT |
| Zolltarifnummer | 84123900 |
| RoHS konform | Ja |
| Hersteller | Festo |
