Festo

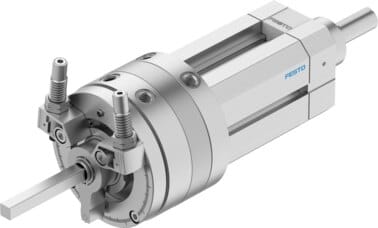

556514 - Schwenk-Lineareinheit
Produkt Information
Hersteller-Artikelname:Schwenk-Lineareinheit
Hersteller-Artikelnummer:556514
Hersteller-Typenschlüssel:DSL-32-50-270-CC-A-S20-B
Hersteller-Artikelbeschreibung:Schwenk-Lineareinheit DSL-32-50-270-CC-A-S20-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=12 deg, Einstellbereich Schwenkwinkel=0 - 246 deg, Hub=50 mm, Kolben-Durchmesser=32 mm, Schwenkwinkel=0 - 246 deg
Bestelleinheit:1 Stück
1.685,54 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DSL-32-50-270-CC-A-S20-B von Festo
| Eigenschaft | Wert |
|---|---|
| Dämpfungswinkel | 12 deg |
| Einstellbereich Schwenkwinkel in deg (Spanne) | 0, 246 |
| Hub | 50 mm |
| Kolben-Durchmesser | 32 mm |
| Schwenkwinkel in deg (Spanne) | 0, 246 |
| Dämpfung | CC: Stoßdämpfer beidseitig,P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Feinjustage | -3 deg |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Schwenkflügel |
| Positionserkennung | für Näherungsschalter |
| Varianten | Durchgehende, hohle Kolbenstange |
| Verdrehsicherung/Führung | gleitgeführt |
| Betriebsdruck in bar (Spanne) | 2.5, 8 |
| Max. Aufprallgeschwindigkeit | 0.5 m/s |
| Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi) | 0.7 Hz |
| Schwenkwinkelspiel | 2 deg |
| Wiederholgenauigkeit | 0.1 deg |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Dynamisches Lastmoment | 0.8 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 294 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 422.5 N |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 10 Nm |
| Zulässiges Massenträgheitsmoment | 0.0021 kgm2 |
| Gewichtszuschlag pro 10 mm Hub | 109 g |
| Grundgewicht bei 0 mm Hub | 3000 g |
| Produktgewicht | 3000 g |
| Befestigungsart | geklemmt in T-Nut,mit Außengewinde,wahlweise: |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff Deckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Dichtungen | TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung,gleiteloxiert |
| Werkstoff Kolbenstange | Vergütungsstahl |
| Dokumente |
|
Weitere Informationen zu: DSL-32-50-270-CC-A-S20-B von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 3 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84123900 |
| RoHS konform | Ja |
| Hersteller | Festo |
