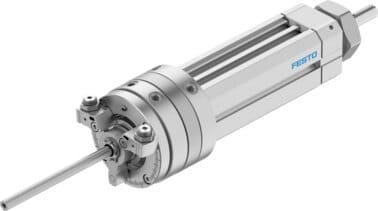

556597 - Schwenk-Lineareinheit - DSL-16-50-270-P-A-S20-KF-B
Infos kopieren
Produkt Information
Hersteller-Artikelname:Schwenk-Lineareinheit
Hersteller-Artikelnummer:556597
Hersteller-Typenschlüssel:DSL-16-50-270-P-A-S20-KF-B
Hersteller-Artikelbeschreibung:Schwenk-Lineareinheit DSL-16-50-270-P-A-S20-KF-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Einstellbereich Schwenkwinkel=0 - 270 deg, Hub=50 mm, Kolben-Durchmesser=16 mm, Schwenkwinkel=0 - 272 deg, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
Sofort günstigere Festo Preise sehen
exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird berechnet
Anzahl
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Große Bedarfe i.H.v. mehr als 25.000 €? Unsere Konditionen finden Sie hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: DSL-16-50-270-P-A-S20-KF-B von Festo
| Dimension | Wert |
|---|---|
| Einstellbereich Schwenkwinkel in deg (Spanne) | 0270 |
| Hub | 50 mm |
| Kolben-Durchmesser | 16 mm |
| Schwenkwinkel in deg (Spanne) | 0272 |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Feinjustage | -6 deg |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Schwenkflügel |
| Positionserkennung | für Näherungsschalter |
| Varianten | Durchgehende, hohle Kolbenstange |
| Verdrehsicherung/Führung | kugelgeführt |
| Betriebsdruck in bar (Spanne) | 2.58 |
| Max. Aufprallgeschwindigkeit | 0.5 m/s |
| Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi) | 2 Hz |
| Schwenkwinkelspiel | 0.05 deg |
| Wiederholgenauigkeit | 1 deg |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -1060 |
| Dynamisches Lastmoment | 0.17 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 73.5 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 103.5 N |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 1.25 Nm |
| Zulässiges Massenträgheitsmoment | 3.5e-005 kgm2 |
| Gewichtszuschlag pro 10 mm Hub | 33 g |
| Grundgewicht bei 0 mm Hub | 700 g |
| Produktgewicht | 700 g |
| Befestigungsart | geklemmt in T-Nut,mit Außengewinde,wahlweise: |
| Pneumatischer Anschluss | M5 |
| Werkstoff Deckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Dichtungen | TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung,gleiteloxiert |
| Werkstoff Kolbenstange | Vergütungsstahl |
- Dokumente
- Datenblatt zu 556597
Weitere Informationen zu: DSL-16-50-270-P-A-S20-KF-B von Festo
| Dimension | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 700 g |
| Ursprungsland** | DE🇩🇪 |
| Zolltarifnummer | 84123900 |
| RoHS konform | Ja |
| Hersteller | Festo |
