Festo

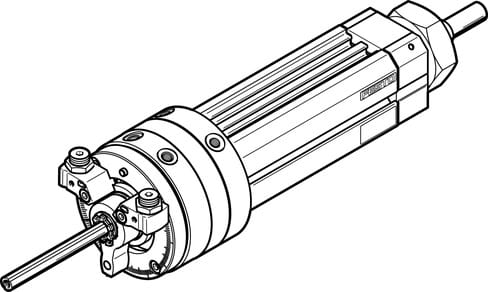

556720 - Schwenk-Lineareinheit
Produkt Information
Hersteller-Artikelname:Schwenk-Lineareinheit
Hersteller-Artikelnummer:556720
Hersteller-Typenschlüssel:DSL-32- -270-P-A-S2-KF-B
Hersteller-Artikelbeschreibung:Durchgehende Kolbenstange
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DSL-32- -270-P-A-S2-KF-B von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Schwenkantriebe |
| Kategorielevel 5 | Schwenk-Linearantriebe |
| Kategorielevel 6 | DSL |
| Kategorielevel 7 | DSL-32- -270-P-A-S2-KF-B |
| Hub | 10 mm ... 100 mm |
| Kolben-Ø | 32 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Schwenkflügel |
| Positionserkennung | für Näherungsschalter |
| Varianten | Durchgehende Kolbenstange |
| Betriebsdruck | 2.5 bar ... 8 bar |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Umgebungstemperatur | -10 °C ... 60 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 294 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 403.5 N |
| Grundgewicht bei 0 mm Hub | 3120 g |
| Gewichtszuschlag pro 10 mm Hub | 109 g |
| Befestigungsart | wahlweise: geklemmt in T-Nut mit Außengewinde |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff Deckel | Aluminium-Knetlegierung eloxiert |
| Werkstoff Kolbenstange | Vergütungsstahl |
| Symbol | 00991268 |
| Verdrehsicherung/Führung | kugelgeführt |
| Werkstoff Dichtungen | TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung gleiteloxiert |
| Produktgewicht | 3120 g |
| Schwenkwinkel | 0 deg ... 272 deg |
| Wiederholgenauigkeit | 1 deg |
| Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 10 Nm |
| Zulässiges Massenträgheitsmoment | 0.0021 kgm² |
| Einstellbereich Schwenkwinkel | 0 deg ... 270 deg |
| Feinjustage | -6 deg |
| Max. Aufprallgeschwindigkeit | 0.5 m/s |
| Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi) | 2 Hz |
| Schwenkwinkelspiel | 0.05 deg |
| Dynamisches Lastmoment | 1 Nm |
| Dokumente |
|
Weitere Informationen zu: DSL-32- -270-P-A-S2-KF-B von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Nein |
| Hersteller | Festo |
* Angaben zum Liefertermin unter Vorbehalt.
** Die Angaben zu den Herkunftsländern unserer Teile auf dieser Plattform dienen lediglich als Orientierung. Es kann vorkommen, dass die tatsächliche Herkunft der gelieferten Produkte von diesen Angaben abweicht. Daraus ergibt sich keine Garantie hinsichtlich Vorzugsbehandlungen für Importeure oder der Verfügbarkeit von Teilen aus einem bestimmten Land.
