Festo

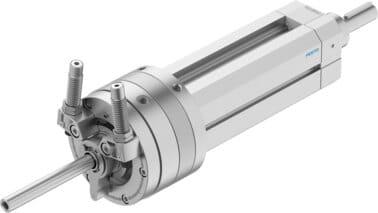

556754 - Schwenk-Lineareinheit
Produkt Information
Hersteller-Artikelname:Schwenk-Lineareinheit
Hersteller-Artikelnummer:556754
Hersteller-Typenschlüssel:DSL-40-100-270-CC-A-S20-KF-B
Hersteller-Artikelbeschreibung:Schwenk-Lineareinheit DSL-40-100-270-CC-A-S20-KF-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=16 deg, Einstellbereich Schwenkwinkel=0 - 240 deg, Hub=100 mm, Kolben-Durchmesser=40 mm, Schwenkwinkel=0 - 240 deg
Bestelleinheit:1 Stück
3.194,29 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DSL-40-100-270-CC-A-S20-KF-B von Festo
Eigenschaft | Wert |
---|---|
Dämpfungswinkel | 16 deg |
Einstellbereich Schwenkwinkel in deg (Spanne) | 0, 240 |
Hub | 100 mm |
Kolben-Durchmesser | 40 mm |
Schwenkwinkel in deg (Spanne) | 0, 240 |
Dämpfung | CC: Stoßdämpfer beidseitig,P: elastische Dämpfungsringe/-platten beidseitig |
Einbaulage | beliebig |
Feinjustage | -3 deg |
Funktionsweise | doppeltwirkend |
Konstruktiver Aufbau | Schwenkflügel |
Positionserkennung | für Näherungsschalter |
Varianten | Durchgehende, hohle Kolbenstange |
Verdrehsicherung/Führung | kugelgeführt |
Betriebsdruck in bar (Spanne) | 2.5, 8 |
Max. Aufprallgeschwindigkeit | 0.5 m/s |
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi) | 0.7 Hz |
Schwenkwinkelspiel | 0.05 deg |
Wiederholgenauigkeit | 0.1 deg |
Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
Umgebungstemperatur in °C (Spanne) | -10, 60 |
Dynamisches Lastmoment | 5.4 Nm |
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 495 N |
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 603 N |
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi) | 20 Nm |
Zulässiges Massenträgheitsmoment | 0.004 kgm2 |
Gewichtszuschlag pro 10 mm Hub | 175 g |
Grundgewicht bei 0 mm Hub | 5350 g |
Produktgewicht | 5350 g |
Befestigungsart | geklemmt in T-Nut,mit Außengewinde,wahlweise: |
Pneumatischer Anschluss | G1/8 |
Werkstoff Deckel | Aluminium-Knetlegierung,eloxiert |
Werkstoff Dichtungen | TPE-U(PU) |
Werkstoff Gehäuse | Aluminium,gleiteloxiert |
Werkstoff Kolbenstange | Vergütungsstahl |
Dokumente |
|
Weitere Informationen zu: DSL-40-100-270-CC-A-S20-KF-B von Festo
Eigenschaft | Wert |
---|---|
Artikel-Authentizität | Originalartikel |
Artikelzustand | Neu |
Einzelgewicht | 5.35 kg |
Ursprungsland** | DE |
Zolltarifnummer | 84123900 |
RoHS konform | Ja |
Hersteller | Festo |
