Festo

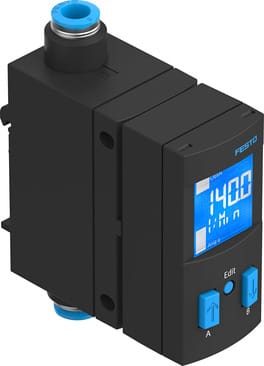

563795 - Durchflusssensor
Produkt Information
Hersteller-Artikelname:Durchflusssensor
Hersteller-Artikelnummer:563795
Hersteller-Typenschlüssel:SFAB-
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: SFAB- von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Sensoren |
| Kategorielevel 3 | Durchflusssensoren |
| Kategorielevel 4 | SFAB |
| Kategorielevel 5 | SFAB- |
| Einbaulage | beliebig |
| Betriebsdruck | 0 bar ... 10 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie nach EU-Ex-Schutz-Richtlinie (ATEX) nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV nach UK RoHS Vorschriften |
| Explosionsschutz | Zone 2 (ATEX) Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 3G |
| ATEX-Kategorie Staub | II 3D |
| Ex-Zündschutzart Gas | Ex nA IIC T5 X Gc |
| Ex-Zündschutzart Staub | Ex tc IIIB T80°C X Dc IP54 |
| Ex-Umgebungstemperatur | 0°C <= Ta <= +50°C |
| Betriebsmedium | Argon Druckluft nach ISO 8573-1:2010 [6:4:4] Druckluft nach ISO 8573-1:2010 [7:4:4] Kohlenstoffdioxid Stickstoff |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | 0 °C ... 50 °C |
| Befestigungsart | mit Durchgangsbohrung mit Hutschiene mit Wand-/Flächenhalter |
| Pneumatischer Anschluss | für Schlauch-Außen-Ø 6 mm für Schlauch Außen-Ø 8 mm für Schlauch-Außen-Ø 10 mm für Schlauch-Außen-Ø 12 mm für Schlauch-Außen-Ø 1/4" für Schlauch-Außen-Ø 5/16" für Schlauch-Außen-Ø 3/8" |
| Werkstoff-Hinweis | RoHS konform |
| Symbol | 00992242 00992243 00995566 |
| Werkstoff Gehäuse | PA-verstärkt |
| Einstellmöglichkeiten | IO-Link Teach-In über Display und Tasten |
| Zertifikat ausstellende Stelle | UL E322346 |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Schaltausgang | 2 x PNP oder 2 x NPN umschaltbar |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 5 |
| Schutzart | IP65 |
| Zulassung | RCM Mark c UL us - Recognized (OL) |
| Produktgewicht | 160 g |
| Mediumstemperatur | 0 °C ... 50 °C |
| Betriebsspannungsbereich DC | 15 V ... 30 V |
| Analogausgang | 0 - 10 V 4 - 20 mA 1 - 5 V |
| Schutzklasse | III |
| IO-Link, SIO-Mode Unterstützung | Ja |
| IO-Link, Prozessdateninhalt IN | Durchfluss-Messwert 16 bit MDC Durchfluss-Überwachung 2 bit SSC Temperatur-Messwert 16 bit MDC Temperatur-Überwachung 2 bit SSC Volumen- / Masse-Puls 1 bit SSC |
| IO-Link, Servicedateninhalt IN | Volumen- / Masse-Messwert 32 bit |
| IO-Link, Datenspeicher benötigt | 500 byte |
| Elektrischer Anschluss 1, Anschlussbild | 00995383 |
| Strömungsrichtung | unidirektional P1 -> P2 |
| Protokoll | IO-Link |
| Schaltelementfunktion | Öffner/Schließer umschaltbar |
| Kurzschlussfestigkeit | ja |
| Messgröße | Massenstrom Temperatur Volumen Volumenstrom |
| Messprinzip | thermisch |
| Schaltfunktion | Fenster-Komparator Schwellwert-Komparator |
| Anzeigeart | Leucht-LCD mehrfarbig |
| Darstellbare Einheit(en) | g g/min l l/h l/min m3 m3/h scf scfm |
| Leerlaufstrom | 90 mA ... 120 mA |
| Max. Ausgangsstrom | 100 mA |
| Überlastfestigkeit | vorhanden |
| Manipulationssicherung | IO-Link PIN-Code |
| Messverfahren | Heat Loss |
| Ausgangskennlinie Anfangswert | 4 mA |
| Ausgangskennlinie Endwert | 20 mA |
| Durchflussmessbereich Anfangswert | 0.1 l/min ... 10 l/min |
| Durchflussmessbereich Endwert | 3 l/min ... 1000 l/min |
| Temperaturmessbereich Anfangswert | 0 °C |
| Temperaturmessbereich Endwert | 50 °C |
| Nenntemperatur | 23 °C |
| Genauigkeit Durchflusswert | ± (3% o.m.v. + 0,3% FS) |
| Genauigkeit Temperatur in ± °C | 5 °C |
| Wiederholgenauigkeit Nullpunkt in ± %FS | 0.2 %FS |
| Wiederholgenauigkeit Spanne in ± %FS | 0.8 %FS |
| Temperaturkoeffizient Spanne in ± %FS/K | typ. 0,1%FS/K |
| Druckeinfluss Spanne in ± %FS/bar | 0.5 %FS/b. |
| Einschaltzeit | 10 ms |
| Ausschaltzeit | 10 ms |
| Durchflusskennlinie Anfangswert | 0 l/min |
| Durchflusskennlinie Endwert | 10 l/min ... 1000 l/min |
| Temperaturkennlinie Anfangswert | 0 °C |
| Temperaturkennlinie Endwert | 100 °C |
| Max. Lastwiderstand Stromausgang | 500 Ohm |
| Min. Lastwiderstand Spannungsausgang | 10 kOhm |
| IO-Link, Revision ID | V1.1 |
| IO-Link, Geräteprofil | Function Extended identification Function Measurement data, standard resolution Function Multiple switching signal Firmware update Function Locator Function Product URI Function Teach single value Identifikation und Diagnose Smart Sensor - SSP 4.1.2 |
| IO-Link, Übertragungsrate | COM3 |
| IO-Link, Porttyp | Class A |
| IO-Link, Prozessdatenlänge Ausgang | 0 bit |
| IO-Link, Prozessdatenlänge Eingang | 64 bit |
| IO-Link, Minimale Zykluszeit | 1.2 ms |
| Druckabfall | <100 mbar |
| Dokumente |
|
Weitere Informationen zu: SFAB- von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
