Festo
8005070 - Schwenkantrieb
Produkt Information
Hersteller-Artikelname:Schwenkantrieb
Hersteller-Artikelnummer:8005070
Hersteller-Typenschlüssel:DAPS-0960-090-RS3-F14-MW

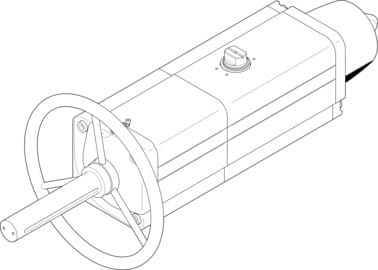

Hersteller-Artikelbeschreibung:Schwenkantrieb DAPS-0960-090-RS3-F14-MW einfachwirkend, Luftanschluss nach VDI / VDE 3845-Namurventile direkt anflanschbar, Ausführung mit Handrad. Baugröße Stellantrieb=0960, Flanschbohrbild=F14, Schwenkwinkel=92 deg, Wellenanschluss Tiefe=48,5 mm, Hinweis zum Verstellbereich der Endlagen=wahlweise eine Endlage verstellbar
Bestelleinheit:1 Stück
4.312,81 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DAPS-0960-090-RS3-F14-MW von Festo
Eigenschaft | Wert |
---|---|
Baugröße Stellantrieb | 0960 |
Flanschbohrbild | F14 |
Schwenkwinkel | 92 deg |
Wellenanschluss Tiefe | 48.5 mm |
Hinweis zum Verstellbereich der Endlagen | wahlweise eine Endlage verstellbar |
Norm Anschluss zur Armatur | ISO 5211 |
Dämpfung | keine Dämpfung |
Einbaulage | beliebig |
Funktionsweise | einfachwirkend |
Konstruktiver Aufbau | Joch-Kinematik |
Positionserkennung | ohne |
Schließrichtung | rechtsschließend |
Ventilanschluss entspricht Norm | VDI/VDE 3845 (NAMUR) |
Safety Integrity Level (SIL) | Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand,Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand |
Anschlussdruck für Federstärke | 0.42 MPa |
Anschlussdruck für Federstärke | 4.2 bar |
Betriebsdruck Mpa in MPa (Spanne) | 0.42, 0.84 |
Betriebsdruck in bar (Spanne) | 4.2, 8.4 |
Nennbetriebsdruck | 0.56 MPa |
Nennbetriebsdruck | 5.6 bar |
CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
ATEX-Kategorie Gas | II 2G |
ATEX-Kategorie Staub | II 2D |
Ex-Zündschutzart Gas | Ex h IIC T6...T3 Gb X |
Ex-Zündschutzart Staub | Ex h IIIC T85°C...T200°C Db X |
Ex-Umgebungstemperatur | -50°C <= Ta <= +60°C |
Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
Umgebungstemperatur in °C (Spanne) | -20, 80 |
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 1120 Nm |
Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 600 Nm |
Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel | 880 Nm |
Federrückstellmoment bei Schwenkwinkel 0° | 480 Nm |
Federrückstellmoment bei Schwenkwinkel 50° | 360 Nm |
Federrückstellmoment bei 90° | 720 Nm |
Federstärke | 3 |
Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0° | 41.3 l |
Produktgewicht | 50600 g |
Wellenanschluss | T46 |
Pneumatischer Anschluss | G1/4 |
Werkstoffhinweis | RoHS konform |
Werkstoff Deckel | Aluminium-Knetlegierung |
Werkstoff Dichtungen | FPM,NBR,PUR |
Werkstoff Gehäuse | Aluminium-Knetlegierung |
Werkstoff Schrauben | hochlegierter Stahl |
Werkstoff Welle | hochlegierter Stahl |
Werkstoffnummer Welle | 1.4305 |
Dokumente |
|
Weitere Informationen zu: DAPS-0960-090-RS3-F14-MW von Festo
Eigenschaft | Wert |
---|---|
Artikel-Authentizität | Originalartikel |
Artikelzustand | Neu |
Einzelgewicht | 50.6 kg |
Ursprungsland** | Auf Anfrage |
Zolltarifnummer | Auf Anfrage |
RoHS konform | Nein |
Hersteller | Festo |
