Festo

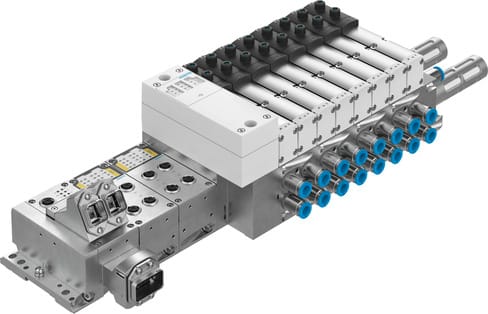

8073100 - Ventilinsel
Produkt Information
Hersteller-Artikelname:Ventilinsel
Hersteller-Artikelnummer:8073100
Hersteller-Typenschlüssel:VTSA-F-CB
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: VTSA-F-CB von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Ventile und Ventilinseln |
| Kategorielevel 3 | Ventilinseln |
| Kategorielevel 4 | Universelle Ventilinseln |
| Kategorielevel 6 | VTSA-F-CB |
| Konstruktiver Aufbau | Kolben-Schieber |
| Betriebsdruck | -0.9 bar ... 10 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -5 °C ... 50 °C |
| Werkstoff-Hinweis | RoHS konform |
| Lagertemperatur | -20 °C ... 60 °C |
| Schutzart | IP65 |
| Elektrische Ansteuerung | Ethernet Feldbus integrierte Steuerung |
| Inseltyp | 46 |
| Steuerdruck | 3 bar ... 10 bar |
| Ventilinselaufbau | Modular, Ventilgrößen mischbar |
| Betätigungsart | elektrisch |
| Ventilfunktion | 2x2/2 geschlossen monostabil 2x3/2 geschlossen monostabil 2x3/2 offen monostabil 2x3/2 offen/geschlossen monostabil 5/2 bistabil 5/2 bistabil-dominierend 5/2 monostabil 5/3 belüftet 5/3 entlüftet 5/3 geschlossen 5/3, Anschluss 2 belüftet, 4 entlüftet |
| Ventilgröße | 52 mm |
| Steuerluftversorgung | extern intern |
| Max. Normalnenndurchfluss | 700 l/min bei 18 mm 1350 l/min bei 26 mm 1860 l/min bei 42 mm 2900 l/min bei 52 mm |
| Vakuumtauglichkeit | ja |
| Pneumatischer Arbeitsanschluss | QS-6 QS-8 QS-10 QS-12 QS-16 |
| Nennbetriebsspannung DC | 24 V |
| Elektrisches E/A-System | ja |
| KC-Zeichen | KC-EMV |
| Signalzustandsanzeige | LED |
| Betriebsdruck für Ventilinsel mit interner Steuerluftversorgung | 43.5 psi ... 145 psi |
| Abluftfunktion | über Drosselplatte |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Handhilfsbetätigung | rastend mit Zubehör rastend tastend verdeckt selbstrückstellend durch elektrisches Ansteuersignal |
| Hinweis zur Zwangsdynamisierung | Schaltfrequenz mindestens 1/Monat |
| Anschluss Steuerluft 12 | gefasst wahlweise: |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Anzahl Spannungszonen | ≤6 |
| Anzahl ansteuerbarer Spulen pro Spannungszone | ≤24 |
| Anzahl ansteuerbarer Spulen pro Ventilinsel | ≤96 |
| Dokumente |
|
Weitere Informationen zu: VTSA-F-CB von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
