Festo

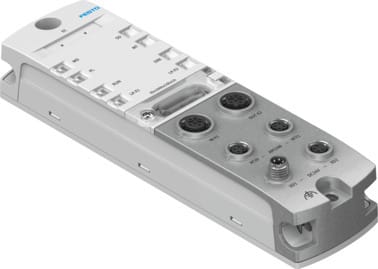

8086609 - EtherCAT Interface
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 45 mm x 170 mm x 35 mm |
| Diagnose per LED | EtherCAT RUN,Spannungsversorgung Elektronik/Sensoren,Spannungsversorgung Last,Wartung erforderlich,Systemdiagnose,Diagnose pro Modul |
| Diagnose per Bus | Abschaltung Last,APDD ungültig,Kommunikation zu AP-Modul unterbrochen,Überspannung Elektronik/Sensoren,Überspannung Last,Unterspannung Elektronik/Sensoren,Unterspannung Last |
| Diagnose per interner Kommunikation | Fehler Modul,Kurzschluss/Überlast Ausgang,Kurzschluss/Überlast Sensorversorgung,Unterspannung Lastversorgung |
| Konfigurations-Unterstützung | ESI-Datei |
| Verpolungsschutz | ja |
| Max. Anzahl Module | 80 |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | Typ. 90 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 5 mA |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich,Spannungsabfall beachten |
| Max. Stromversorgung | 2 x 4 A (externe Sicherung erforderlich) |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Nennbetriebsspannung DC Ausgänge | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Zulässige Spannungsschwankungen Last | ± 25 % |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -40, 70 |
| Relative Luftfeuchtigkeit | 5 - 95 %,nicht kondensierend |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | ungenutzte Anschlüsse verschlossen |
| Umgebungstemperatur in °C (Spanne) | -20, 50 |
| Produktgewicht | 186 g |
| Max. Adressvolumen Ausgänge | 2048 Byte |
| Max. Adressvolumen Eingänge | 2048 Byte |
| Feldbus-Schnittstelle, galvanische Trennung | ja |
| Feldbus-Schnittstelle, Übertragungsrate | 100 Mbit/s |
| Feldbus Schnittstelle | Ethernet |
| Max. Leitungslänge | 50 m Systemkommunikation |
| Hinweis zur max. Leitungslänge | Spannungsversorgung gemäß Nennspannung |
| Feldbus-Schnittstelle, Anschlussart | 2x Dose |
| Feldbus-Schnittstelle, Anschlusstechnik | M12x1, D-codiert nach EN 61076-2-101 |
| Feldbus-Schnittstelle, Anzahl Pole/Adern | 4 |
| Feldbus-Schnittstelle, Protokoll | EtherCAT |
| Kommunikations-Schnittstelle, Funktion | Systemkommunikation XF20 OUT / XF21 OUT |
| Kommunikations-Schnittstelle, Anschlussart | 2x Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, D-codiert nach EN 61076-2-114 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Protokoll | AP-COM |
| Kommunikations-Schnittstelle, Schirmung | ja |
| Befestigungsart | mit Durchgangsbohrung,auf Hutschiene mit Zubehör |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PA,PC,Zink-Druckguss, vernickelt |
| Werkstoff O-Ring | FPM |
| Dokumente |
|
EtherCAT Interface CPX-AP-I-EC-M12 Abmessungen B x L x H=45 mm x 170 mm x 35 mm, Diagnose per LED=(* Diagnose pro Modul, * EtherCAT RUN, * Spannungsversorgung Elektronik/Sensoren, * Spannungsversorgung Last, * Systemdiagnose, * Wartung erforderlich), Diagnose per Bus=(* Abschaltung Last, * Überspannung Last, * Unterspannung Last, * Überspannung Elektronik/Sensoren, * Unterspannung Elektronik/Sensoren, * APDD ungültig, * Kommunikation zu AP-Modul unterbrochen), Diagnose per interner Kommunikation=(* Fehler Modul, * Kurzschluss/Überlast Ausgang, * Kurzschluss/Überlast Sensorversorgung, * Unterspannung Lastversorgung), Konfigurations-Unterstützung=ESI-Datei
