Festo

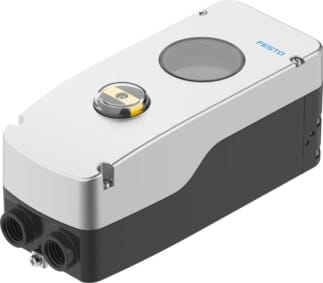

8097420 - Stellungsregler
Produkt Information
Hersteller-Artikelname:Stellungsregler
Hersteller-Artikelnummer:8097420
Hersteller-Typenschlüssel:CMSH-S-VDE1-D-A-AL-G14-C1M20-HA
Hersteller-Artikelbeschreibung:Stellungsregler CMSH-S-VDE1-D-A-AL-G14-C1M20-HA Konstruktiver Aufbau=digital, elektropneumatischer Stellungsregler, Funktionsweise=doppeltwirkend, Konstruktionsmerkmale=(* Sicherheitsstellung – pneumatischer Ausgang 2 entlüftet, * Sicherheitsstellung – pneumatischer Ausgang 4 belüftet), Einbaulage=beliebig, Befestigungsart=(* mit Zubehör, * nach VDI/VDE 3845)
Bestelleinheit:1 Stück
1.698,44 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: CMSH-S-VDE1-D-A-AL-G14-C1M20-HA von Festo
| Eigenschaft | Wert |
|---|---|
| Konstruktiver Aufbau | digital, elektropneumatischer Stellungsregler |
| Funktionsweise | doppeltwirkend |
| Konstruktionsmerkmale | Sicherheitsstellung – pneumatischer Ausgang 2 entlüftet,Sicherheitsstellung – pneumatischer Ausgang 4 belüftet |
| Einbaulage | beliebig |
| Befestigungsart | mit Zubehör,nach VDI/VDE 3845 |
| Messprinzip Wegmesssystem | Potentiometer |
| Erfassungsbereich in deg (Spanne) | 0, 115 |
| Anzeige | LCD-Display, via Software 90° drehbar |
| Einstellmöglichkeiten | über Display und Tasten |
| Zykluszeit | 20 ms |
| Nenneinsatzhöhe | <= 2000 m NHN |
| Überspannungskategorie | II |
| Betriebsdruck Mpa in MPa (Spanne) | 0.14, 0.8 |
| Betriebsdruck in bar (Spanne) | 1.4, 8 |
| Betriebsdruck in psi (Spanne) | 20.3, 116 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Luftleistung bei Δp = 6 bar | 270 l/min |
| Pneumatischer Anschluss | G1/4 |
| Verpolungsschutz | ja |
| Anschlusswiderstand in kOhm (Spanne) | 3, 80 |
| Analoge Eingänge, Signalbereich | 4 - 20 mA mit HART |
| Analoge Eingänge, Eingangsimpedanz | 480 Ohm bei 20 mA |
| Analoge Eingänge, Überlastfestigkeit | <65 mA |
| Analoge Eingänge, Galvanische Trennung | ja |
| Kennlinie Eingänge | 1x nach IEC 61131-2, Typ 3 |
| Digitale Eingänge, Verpolungsschutz | ja |
| Digitale Eingänge, Potenzialtrennung | ja |
| Digitale Eingänge, Überlastfestigkeit | 33 V |
| Elektrischer Anschluss 1, Funktion | Digitaleingang,Analogeingang,externer Weg-/Winkelsensor |
| Elektrischer Anschluss 1, Anschlussart | Klemmleiste |
| Elektrischer Anschluss 1, Anschlusstechnik | Federzugklemme |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 7 |
| Kabelverschraubung | 2x M20x1,5 |
| Max. Leitungslänge | geschirmt,30 m für ext. Positionssensor |
| Umgebungstemperatur in °C (Spanne) | -40, 80 |
| Hinweis zur Umgebungstemperatur | Display: -30 - 80 °C |
| Lagertemperatur in °C (Spanne) | -40, 80 |
| Klimaklasse | 1K5 nach EN 60721 für Lagerung,4K3 nach EN 60721 für Betrieb |
| Schutzart | IP66,IP67 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Verschmutzungsgrad | 3 |
| Zulassung | RCM Mark |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-RoHS-RL |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV,nach UK RoHS Vorschriften |
| Werkstoff Gehäuse | Aluminium, pulverbeschichtet |
| Werkstoff Sichtscheibe | PC |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoff Kupplung | hochlegierter Stahl rostfrei |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Werkstoff Dichtungen | EPDM,NBR,VMQ |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoffhinweis | RoHS konform |
| Produktgewicht | 2640 g |
| Dokumente |
|
Weitere Informationen zu: CMSH-S-VDE1-D-A-AL-G14-C1M20-HA von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 2.64 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 90328100 |
| RoHS konform | Ja |
| Hersteller | Festo |
