Festo

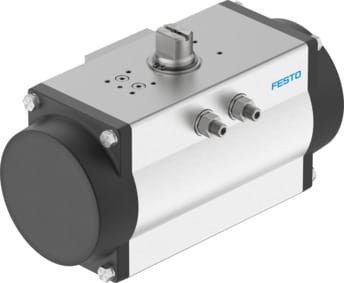

8102858 - Schwenkantrieb
Produkt Information
Hersteller-Artikelname:Schwenkantrieb
Hersteller-Artikelnummer:8102858
Hersteller-Typenschlüssel:DFPD-300-RP-90-RS45-F10-R3-C-VDE2
Hersteller-Artikelbeschreibung:Schwenkantrieb DFPD-300-RP-90-RS45-F10-R3-C-VDE2 Baugröße Stellantrieb=300, Flanschbohrbild=F10, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-5 - 5 deg, Verstellbereich Endlage bei Nennschwenkwinkel=-5 - 5 deg
Bestelleinheit:1 Stück
639,28 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DFPD-300-RP-90-RS45-F10-R3-C-VDE2 von Festo
| Eigenschaft | Wert |
|---|---|
| Baugröße Stellantrieb | 300 |
| Flanschbohrbild | F10 |
| Schwenkwinkel | 90 deg |
| Verstellbereich Endlage bei 0° in deg (Spanne) | -5, 5 |
| Verstellbereich Endlage bei Nennschwenkwinkel in deg (Spanne) | -5, 5 |
| Wellenanschluss Tiefe | 24 mm |
| Norm Anschluss zur Armatur | ISO 5211 |
| Einbaulage | beliebig |
| Funktionsweise | einfachwirkend |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Schließrichtung | rechtsschließend |
| Ventilanschluss entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Anschluss für Stellungsregler und Stellungsrückmelder entspricht Norm | VDI/VDE 3845 Größe AA 2 |
| Komponente geeignet für Sicherheitsfunktionen | Sicherheitsbauteil |
| Sicherheitsfunktion | Steuerventil in Schaltstellung Federückstellung |
| Safety Integrity Level (SIL) | Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand,bis SIL 1 high demand mode,bis SIL 3 in redundanter Architektur |
| Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL) | Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand,bis SIL 1 high demand mode,bis SIL 3 in redundanter Architektur |
| Betriebsdruck Mpa in MPa (Spanne) | 0.2, 0.8 |
| Betriebsdruck in bar (Spanne) | 2, 8 |
| Betriebsdruck in psi (Spanne) | 29, 116 |
| Nennbetriebsdruck | 0.45 MPa |
| Nennbetriebsdruck | 4.5 bar |
| Nennbetriebsdruck (psi) | 65.25 psi |
| Maritime Klassifizierung | siehe Zertifikat |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Zertifikat ausstellende Stelle | DNVGL TAP00001CE,TÜV Rheinland 968/V 1106.00/19 |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb X |
| Ex-Zündschutzart Staub | Ex h IIIC T105°C Db X |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +80°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich),Drucktaupunkt 10°C unter Umgebungs- bzw. Mediumstemperatur |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 60 |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 165.7 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel | 86.4 Nm |
| Hinweis zum Drehmoment | Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung. |
| Federrückstellmoment bei Schwenkwinkel 0° | 81.3 Nm |
| Federrückstellmoment bei 90° | 160.6 Nm |
| Mean Time to Failure dangerous (MTTFd) | 1126 Jahre |
| Probability of Failure per Hour in [1/h]. | 1.01e-007 |
| PFD (Probability of Failure on Demand) | 0.00078 |
| Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0° | 11 l |
| Produktgewicht | 12463 g |
| Wellenanschluss | T22 |
| Pneumatischer Anschluss | G1/4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Anschlussplatte | Alu-Knetlegierung, eloxiert |
| Werkstoff Deckel | Alu-Druckguss, beschichtet |
| Werkstoff Dichtungen | NBR |
| Werkstoff Feder | Federstahl |
| Werkstoff Gehäuse | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolben | Aluminium-Druckguss |
| Werkstoff Lager | POM |
| Werkstoff Nocke | Stahl |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Dokumente |
|
Weitere Informationen zu: DFPD-300-RP-90-RS45-F10-R3-C-VDE2 von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 12.463 kg |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Nein |
| Hersteller | Festo |
