Festo

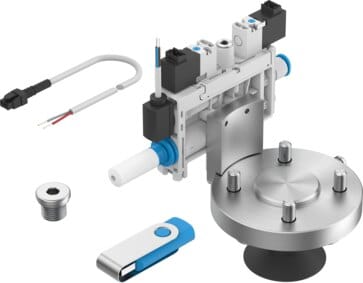

8121043 - Roboterbausatz-Sauggreifer
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Nennweite Lavaldüse | 0.95 mm |
| Ejektorcharakteristik | hohes Vakuum |
| Integrierte Funktion | Schalldämpfer offen,Einschaltventil elektrisch,Drossel,Filter,Abwurfimpuls elektrisch,Drucktransmitter |
| Enthaltenes Zubehör | 1x USB-Stick mit URCap,1x Adapterplatte,1x Klettbandrolle,2x Verbindungsleitung,1x Distanzstück,1x Vakuumsaugdüse,1x Vakuumsauger,5x Blindstopfen,6x Zylinderschraube |
| Schaltelementfunktion | Schließer |
| Schaltfunktion | Schwellwert-Komparator,Schwellwert mit fester Hysterese |
| Ventilfunktion | geschlossen |
| Messverfahren | Piezoresistiver Drucksensor |
| Betriebsdruck Mpa in MPa (Spanne) | 0.2, 0.7 |
| Betriebsdruck in bar (Spanne) | 2, 7 |
| Max. Vakuum | 92 % |
| Analogausgang | 0 - 10 V |
| Betriebsspannungsbereich DC in V (Spanne) | 21.6, 26.4 |
| Spulenkennwerte | 24 V DC: 1 W |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Produktgewicht | 300 g |
| Betriebsspannungsbereich DC Sensor in V (Spanne) | 18, 30 |
| Druckmessbereich in MPa (Spanne) | -, 0 |
| Druckmessbereich in bar (Spanne) | -, 1 |
| Elektrischer Anschluss Eingang, Funktion | Abwurfimpuls,Vakuumerzeugung |
| Elektrischer Anschluss Eingang, Anschlussart | Kabel |
| Elektrischer Anschluss Eingang, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss Eingang, Anzahl Pole/Adern | 2 |
| Elektrischer Anschluss Eingang, Kabellänge | 5 m |
| Elektrischer Anschluss Ausgang, Funktion | Sensor |
| Elektrischer Anschluss Ausgang, Anschlussart | Kabel |
| Elektrischer Anschluss Ausgang, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss Ausgang, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss Ausgang, Kabellänge | 2.5 m |
| Befestigungsart | mit Durchgangsbohrung für Schraube M6 |
| Roboteranbindung | UR UR3e/5e/10e/16e (ab SW5.0.0,Universal Robots UR3/5/10 (ab PolyScope CB 3.8.0) |
| Pneumatischer Anschluss 1 | für Schlauch Außendurchmesser 6 mm |
| Vakuumanschluss | G1/4 |
| Hinweis zum Vakuumanschluss | Optional: 4x G1/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Anschlussplatte | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | HNBR,NBR |
| Werkstoff Schrauben | Stahl |
| Dokumente |
|
Roboterbausatz-Sauggreifer OVEL-10-H-15-PQ-VM7-UA-C-A-V1V-H3-RA1 Nennweite Lavaldüse=0,95 mm, Ejektorcharakteristik=hohes Vakuum, Integrierte Funktion=(* Abwurfimpuls elektrisch, * Drossel, * Drucktransmitter, * Einschaltventil elektrisch, * Filter, * Schalldämpfer offen), Enthaltenes Zubehör=(* 1x Adapterplatte, * 1x Distanzstück, * 1x Klettbandrolle, * 1x USB-Stick mit URCap, * 1x Vakuumsaugdüse, * 1x Vakuumsauger, * 2x Verbindungsleitung, * 5x Blindstopfen, * 6x Zylinderschraube), Schaltelementfunktion=Schließer
