Festo

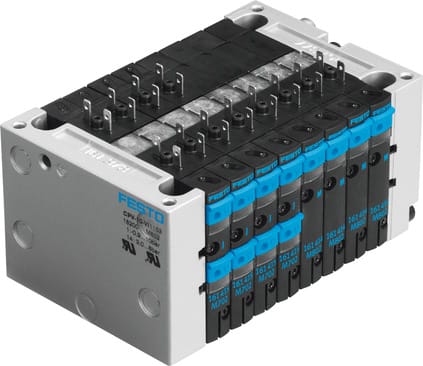

18200 - Ventilinsel
Produkt Information
Hersteller-Artikelname:Ventilinsel
Hersteller-Artikelnummer:18200
Hersteller-Typenschlüssel:10P-10-8A-D1-N-Y-8C+GC
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: 10P-10-8A-D1-N-Y-8C+GC von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Ventile und Ventilinseln |
| Kategorielevel 3 | Ventilinseln |
| Kategorielevel 4 | Classic |
| Kategorielevel 5 | CPV10 |
| Kategorielevel 6 | CPV10-VI |
| Konstruktiver Aufbau | Kolben-Schieber |
| Betriebsdruck | -0.9 bar ... 10 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie nach EU-Ex-Schutz-Richtlinie (ATEX) nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV nach UK EX Vorschriften nach UK RoHS Vorschriften |
| Explosionsschutz | Class I, Div. 2 (US) Zone 2 (ATEX) Zone 2 (UKEX) |
| ATEX-Kategorie Gas | II 3G |
| Ex-Zündschutzart Gas | Ex ec IIC T4 Gc X |
| Ex-Umgebungstemperatur | -5°C <= Ta <= +50°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -5 °C ... 50 °C |
| Werkstoff-Hinweis | RoHS konform |
| Lagertemperatur | -20 °C ... 40 °C |
| Schutzart | IP65 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Zulassung | RCM Mark c UL us - Recognized (OL) |
| Ex-Schutz Zulassung außerhalb der EU | EPL Gc (GB) NEC 500 Class I, Div. 2 |
| Elektrische Ansteuerung | AS-Interface CPI-Installationssystem Einzelanschluss Feldbus Multipol |
| Inseltyp | 10 |
| Mediumstemperatur | -5 °C ... 50 °C |
| Steuerdruck | 3 bar ... 8 bar |
| Ventilinselaufbau | Festraster |
| Max. Anzahl Ventilplätze | 8 |
| Max. Anzahl der Druckzonen | 2 |
| Betätigungsart | elektrisch |
| Ventilfunktion | 2x2/2 geschlossen monostabil 2x2/2 offen/geschlossen monostabil 2x3/2 geschlossen monostabil 2x3/2 offen monostabil 2x3/2 offen/geschlossen monostabil 5/2 bistabil 5/2 monostabil Vakuumsaugdüse Vakuumsaugdüse + 2/2 geschlossen monostabil |
| Dichtprinzip | weich |
| Ventilgröße | 10 mm |
| Steuerluftversorgung | extern intern |
| Max. Normalnenndurchfluss | 400 l/min bei 10 mm |
| Nennweite | 4 mm |
| Vakuumtauglichkeit | ja |
| Pneumatischer Arbeitsanschluss | M7 QS-4 QS-6 QS-1/8 QS-1/4 |
| Pneumatischer Anschluss 1 | Sammelanschluss |
| Pneumatischer Anschluss 2 | M7 |
| Pneumatischer Anschluss 3 | Sammelanschluss |
| Pneumatischer Anschluss 4 | M7 |
| Anschluss Steuerluft 12/14 | Sammelanschluss |
| Anschluss Steuerabluft 82/84 | Sammelanschluss |
| Nennbetriebsspannung DC | 24 V |
| Elektrisches E/A-System | ja |
| Hinweis zum Betriebsdruck | 0 - 0,8 MPa bei externer Steuerluft 0 - 8 bar bei externer Steuerluft |
| KC-Zeichen | KC-EMV |
| Max. Anzahl Ventilfunktionen | 16 |
| Signalzustandsanzeige | LED |
| Dokumente |
|
Weitere Informationen zu: 10P-10-8A-D1-N-Y-8C+GC von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
* Angaben zum Liefertermin unter Vorbehalt.
** Die Angaben zu den Herkunftsländern unserer Teile auf dieser Plattform dienen lediglich als Orientierung. Es kann vorkommen, dass die tatsächliche Herkunft der gelieferten Produkte von diesen Angaben abweicht. Daraus ergibt sich keine Garantie hinsichtlich Vorzugsbehandlungen für Importeure oder der Verfügbarkeit von Teilen aus einem bestimmten Land.
