Festo

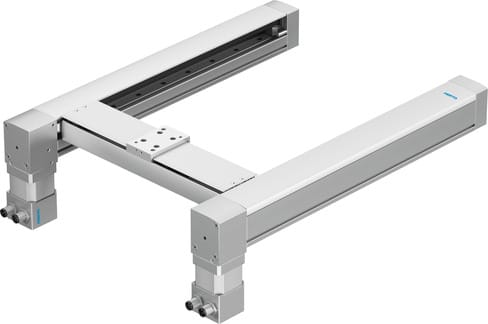

2226101 - Flächenportal
Produkt Information
Hersteller-Artikelname:Flächenportal
Hersteller-Artikelnummer:2226101
Hersteller-Typenschlüssel:EXCM-30-90-120-KF-ST-B2-DE
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: EXCM-30-90-120-KF-ST-B2-DE von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Category 1 | Home |
| Category 2 | Produkte |
| Category 3 | Fabrikautomation |
| Category 4 | Handlingsysteme und Industrieroboter |
| Category 5 | Kartesische Roboter |
| Category 6 | Flächenportale |
| Category 7 | EXCM |
| Category 8 | EXCM-30- |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Flächenportal |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | 10 °C ... 45 °C |
| Befestigungsart | Profilbefestigung |
| Werkstoff-Hinweis | RoHS konform |
| Anzeige | 7-Segment LED |
| Lagertemperatur | -10 °C ... 60 °C |
| Schutzart | IP20 |
| Relative Luftfeuchtigkeit | 0 - 90 % nicht kondensierend |
| Sicherheitsfunktion | Sicher abgeschaltetes Moment (STO) |
| Max. Geschwindigkeit | 0.5 m/s ... 1 m/s |
| Wiederholgenauigkeit | ±0,05 mm |
| Max. Kraft Fz | 1345 N |
| Max. Moment Mx | 5.5 Nm |
| Max. Moment My | 10.9 Nm |
| Max. Moment Mz | 5.5 Nm |
| Baugröße | 30 |
| Max. Beschleunigung | 10 m/s² ... 20 m/s² |
| Motorart | Schrittmotor |
| Einschaltdauer | 100% |
| Vorschubkonstante | 38 mm/U |
| Max. Antriebsmoment | 0.2 Nm |
| Schutzfunktion | I²t Überwachung Temperaturüberwachung Stromüberwachung Spannungsausfalldetektion Schleppfehlerüberwachung Softwareendlagenerkennung |
| Eigenschaften digitale Logikausgänge | nicht galvanisch getrennt |
| Max. Strom digitale Logikausgänge | 100 mA |
| Parametrierschnittstelle | Ethernet |
| Anzahl digitale Logikausgänge 24 V DC | 5 |
| Anzahl digitale Logikeingänge | 8 |
| Spezifikation Logikeingang | in Anlehnung an IEC 61131-2 |
| Arbeitsbereich Logikeingang | 24 V |
| Eigenschaften Logikeingang | galvanisch mit Logikpotential verbunden |
| Schaltlogik Ausgänge | NPN (minusschaltend) PNP (plusschaltend) |
| Schaltlogik Eingänge | NPN (minusschaltend) PNP (plusschaltend) |
| Nenndrehmoment | 0.04 Nm |
| Schalldruckpegel | 52 dB(A) |
| Betriebsart Controller | PWM-MOSFET-Leistungsendstufe Kaskadenregler mit P-Positionsregler PI-Geschwindigkeitsregler PI-Stromregler |
| Betriebsmodus | Microschritt, 2000 Schritt/U |
| Lagegeber | Encoder |
| Netzfilter | integriert |
| Interpolationsart | Linearinterpolation |
| Positionsmodus | Satzselektionsmodus Position direkt übergeben |
| Bremswiderstand | 15 Ohm |
| Nennspannung Logikversorgung DC | 24 V |
| Nennspannung Lastversorgung DC | 24 V ... 48 V |
| Positionsregelung | ja |
| Ethernet, Unterstützte Protokolle | TCP/IP |
| Zulässiger Bereich Logikspannung | ± 15 % |
| Haltemoment Motor | 0.5 Nm |
| Max. Prozesskraft in Z-Richtung | 100 N |
| Richtwert Nennlast, horizontal | 3 kg |
| Richtwert Nennlast, vertikal | 2 kg |
| Kommunikationsprofil | FHPP |
| Prozesskopplung | E/A Kopplung für 31 Sätze |
| Kommunikationsschnittstelle Logik | CAN DS 301 E/A 31pos Ethernet - TCP/IP |
| Dokumente |
|
Weitere Informationen zu: EXCM-30-90-120-KF-ST-B2-DE von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
