Festo

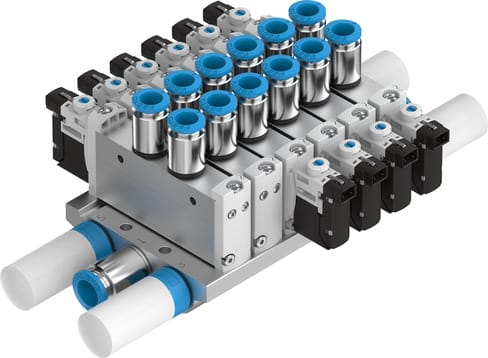

572230 - Ventilbatterie
Produkt Information
Hersteller-Artikelname:Ventilbatterie
Hersteller-Artikelnummer:572230
Hersteller-Typenschlüssel:VTUG-14-SK8-B1T-Q10R-UR-Q6S-8A
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: VTUG-14-SK8-B1T-Q10R-UR-Q6S-8A von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Ventile und Ventilinseln |
| Kategorielevel 3 | Ventilinseln |
| Kategorielevel 4 | Universelle Ventilinseln |
| Kategorielevel 6 | VTUG-S |
| Konstruktiver Aufbau | Kolben-Schieber |
| Betriebsdruck | -0.9 bar ... 10 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Umgebungstemperatur | -5 °C ... 60 °C |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR NBR |
| Schutzart | IP40 IP65 |
| Zulassung | RCM Mark c UL us - Recognized (OL) |
| Elektrische Ansteuerung | Einzelanschluss |
| Inseltyp | 26 |
| Mediumstemperatur | -5 °C ... 60 °C |
| Steuerdruck | 1.5 bar ... 8 bar |
| Ventilinselaufbau | Festraster |
| Max. Anzahl Ventilplätze | 16 |
| Max. Anzahl der Druckzonen | 9 |
| Betätigungsart | elektrisch |
| Ventilfunktion | 2x3/2 geschlossen monostabil 2x3/2 offen monostabil 2x3/2 offen/geschlossen monostabil 5/2 bistabil 5/2 monostabil 5/3 belüftet 5/3 entlüftet 5/3 geschlossen |
| Dichtprinzip | weich |
| Ventilgröße | 14 mm |
| Steuerluftversorgung | extern intern |
| Max. Normalnenndurchfluss | 380 l/min bei 10 mm 780 l/min bei 14 mm 1380 l/min bei 18 mm |
| Pneumatischer Arbeitsanschluss | M3 M5 M7 G1/8 G1/4 QS-3 QS-4 QS-6 QS-8 QS-10 QS-5/32 QS-1/8 QS-3/16 QS-1/4 QS-5/16 QS-3/8 |
| Elektrisches E/A-System | nein |
| Signalzustandsanzeige | LED |
| Betriebsdruck für Ventilinsel mit interner Steuerluftversorgung | 1.5 bar ... 8 bar |
| Abluftfunktion | drosselbar |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Einschränkung Umgebungs- und Medientemperatur | -5 - 50 °C ohne Haltestromabsenkung |
| Dokumente |
|
Weitere Informationen zu: VTUG-14-SK8-B1T-Q10R-UR-Q6S-8A von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
