Festo

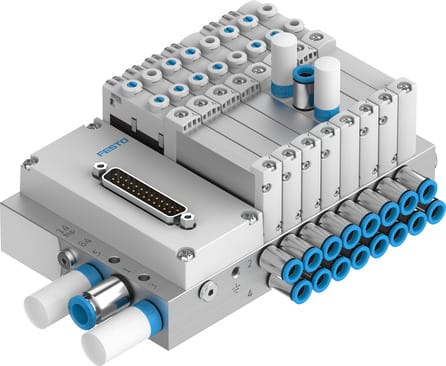

573606 - Ventilinsel
Produkt Information
Hersteller-Artikelname:Ventilinsel
Hersteller-Artikelnummer:573606
Hersteller-Typenschlüssel:VTUG-14-VRLK-B1T-Q10-U-Q8S-AAJALLAA
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: VTUG-14-VRLK-B1T-Q10-U-Q8S-AAJALLAA von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Ventile und Ventilinseln |
| Kategorielevel 3 | Ventilinseln |
| Kategorielevel 4 | Universelle Ventilinseln |
| Kategorielevel 6 | VTUG |
| Konstruktiver Aufbau | Kolben-Schieber |
| Betriebsdruck | -0.9 bar ... 10 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV nach UK RoHS Vorschriften |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -5 °C ... 60 °C |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR NBR |
| Zertifikat ausstellende Stelle | UL MH19482 |
| Lagertemperatur | -10 °C ... 60 °C |
| Schutzart | IP40 IP65 IP67 IP69K NEMA 4X |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Zulassung | RCM Mark c UL us - Recognized (OL) |
| Elektrische Ansteuerung | AP-Schnittstelle Einzelanschluss Feldbus I-Port IO-Link Multipol |
| Mediumstemperatur | -5 °C ... 60 °C |
| Steuerdruck | 1.5 bar ... 8 bar |
| Ventilinselaufbau | Festraster |
| Max. Anzahl Ventilplätze | 24 |
| Max. Anzahl der Druckzonen | 13 |
| Betätigungsart | elektrisch |
| Ventilfunktion | 2x3/2 geschlossen monostabil 2x3/2 offen monostabil 2x3/2 offen/geschlossen monostabil 3/2 geschlossen monostabil 3/2 offen monostabil 5/2 bistabil 5/2 monostabil 5/3 belüftet 5/3 entlüftet 5/3 geschlossen |
| Dichtprinzip | weich |
| Ventilgröße | 18 mm |
| Steuerluftversorgung | extern intern |
| Max. Normalnenndurchfluss | 330 l/min bei 10 mm 630 l/min bei 14 mm 1200 l/min bei 18 mm |
| Normalnenndurchfluss | 130 l/min ... 1150 l/min |
| Vakuumtauglichkeit | ja |
| Pneumatischer Arbeitsanschluss | M5 M7 G1/8 G1/4 QS-3 QS-4 QS-6 QS-8 QS-10 QS-5/32 QS-1/8 QS-3/16 QS-1/4 QS-5/16 QS-3/8 |
| Pneumatischer Anschluss 1 | G1/8 G1/4 G3/8 QS-3 QS-4 QS-6 QS-8 QS-10 QS-12 QS-16 QS-1/4 QS-5/16 QS-3/8 QS-1/2 |
| Anschluss Steuerluft 12/14 | G1/8 |
| Nennbetriebsspannung DC | 24 V |
| Elektrisches E/A-System | nein |
| KC-Zeichen | KC-EMV |
| Signalzustandsanzeige | LED |
| Betriebsdruck für Ventilinsel mit interner Steuerluftversorgung | 1.5 bar ... 8 bar |
| Abluftfunktion | drosselbar |
| Zulässige Spannungsschwankungen | +/- 10 % +/- 25 % |
| Steuerart | vorgesteuert |
| Nennanzugsstrom je Magnetspule | 47 mA bis 20 ms |
| Nennstrom bei Stromabsenkung | 15,5 mA nach 20 ms |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Dokumente |
|
Weitere Informationen zu: VTUG-14-VRLK-B1T-Q10-U-Q8S-AAJALLAA von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
