Pneumatik Greifer

Einführung in pneumatische Greifer

Pneumatische Greifer sind ein unverzichtbares Werkzeug in der industriellen Automatisierung und Robotik. Sie ermöglichen es, Gegenstände sicher und präzise zu greifen, zu manipulieren und zu transportieren. Diese Greifer werden von Druckluft angetrieben und bieten eine effiziente Lösung für zahlreiche Anwendungen.

Was ist ein pneumatischer Greifer?

Ein pneumatischer Greifer ist ein mechanisches Gerät, das speziell entwickelt wurde, um Gegenstände zu greifen und zu halten. Er wird durch Druckluft betrieben, die durch eine pneumatische Steuerung gesteuert wird. Der Greifer besteht aus verschiedenen Komponenten wie Backen, Aktuatoren, Ventilen und Sensoren, die zusammenarbeiten, um eine effektive Greifbewegung zu ermöglichen.

Im Gegensatz zu anderen Greifern, wie elektrischen oder hydraulischen Greifern, bieten pneumatische Greifer bestimmte Vorteile. Sie sind in der Regel schneller, da die Druckluft eine sofortige Reaktion ermöglicht. Sie sind auch robust und zuverlässig, da sie weniger anfällig für Überlastungen und Überhitzung sind. Darüber hinaus sind pneumatische Greifer einfach zu steuern und in bestehende Systeme zu integrieren.

Anwendungen pneumatischer Greifer

Die Anwendungsbereiche für pneumatische Greifer sind vielfältig und reichen von der Fertigungsindustrie bis hin zur Lebensmittelverarbeitung. In der industriellen Automatisierung werden pneumatische Greifer häufig eingesetzt, um Werkstücke zu handhaben, Bauteile zu montieren oder Materialien zu transportieren. Sie sind auch in der Robotik weit verbreitet, da sie es Robotern ermöglichen, Objekte zu greifen und zu manipulieren.

In der Automobilindustrie werden pneumatische Greifer beispielsweise verwendet, um Karosserieteile zu montieren oder Komponenten zu handhaben. In der Lebensmittelindustrie können sie in Verpackungslinien eingesetzt werden, um Produkte zu sortieren oder zu verpacken. Darüber hinaus finden sie Anwendung in der Logistik, im Maschinenbau, der Elektronikindustrie und vielen anderen Bereichen, in denen eine schnelle und präzise Handhabung erforderlich ist.

Vorteile der Verwendung von pneumatischen Greifern

Die Verwendung von pneumatischen Greifern bietet eine Reihe von Vorteilen für Unternehmen und Hersteller. Hier sind einige der wichtigsten Vorteile im Detail:

Schnelligkeit und Präzision: Pneumatische Greifer ermöglichen schnelle und präzise Greifbewegungen. Durch die Verwendung von Druckluft können sie in kurzer Zeit große Kräfte erzeugen und hohe Geschwindigkeiten erreichen. Dies ist besonders wichtig in Anwendungen, in denen eine schnelle Handhabung erforderlich ist, um die Produktionsgeschwindigkeit zu erhöhen.

Robustheit und Zuverlässigkeit: Pneumatische Greifer sind in der Regel robust und zuverlässig. Sie sind weniger anfällig für Überlastungen und Überhitzung im Vergleich zu elektrischen oder hydraulischen Greifern. Dies führt zu einer längeren Lebensdauer und geringeren Wartungskosten.

Einfache Steuerung und Integration: Pneumatische Greifer sind einfach zu steuern und in bestehende Systeme zu integrieren. Die Steuerung erfolgt über eine pneumatische Steuerung, die die Druckluftzufuhr und die Bewegungen des Greifers regelt. Darüber hinaus sind pneumatische Greifer kompatibel mit einer Vielzahl von Steuerungssystemen und können problemlos in bestehende Produktionslinien integriert werden.

Die Vielseitigkeit und Effizienz von pneumatischen Greifern machen sie zu einer bevorzugten Wahl in der industriellen Automatisierung und Robotik. In den folgenden Abschnitten werden wir uns genauer mit den verschiedenen Arten von pneumatischen Greifern, deren Auswahlkriterien, Installation und Wartung sowie den zukünftigen Innovationen in diesem Bereich befassen.

Arten von pneumatischen Greifern

Pneumatische Greifer kommen in verschiedenen Ausführungen und Bauformen vor, um den unterschiedlichen Anforderungen und Anwendungen gerecht zu werden. Jeder Greifertyp hat spezifische Eigenschaften und Merkmale, die seinen Einsatzbereich bestimmen. Im Folgenden werden wir uns genauer mit den verschiedenen Arten von pneumatischen Greifern befassen.

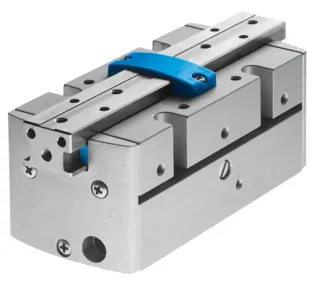

Parallelgreifer

Der Parallelgreifer ist eine der häufigsten Bauformen von pneumatischen Greifern. Er besteht aus zwei parallel angeordneten Greifbacken, die sich synchron öffnen und schließen. Die Backen bewegen sich entlang einer geraden Linie und ermöglichen das Greifen von Objekten mit unterschiedlichen Formen und Größen.

Die Funktionsweise des Parallelgreifers beruht auf der Nutzung von Gleitführungen oder Kugelbuchsen, die eine reibungsarme Bewegung der Backen ermöglichen. Die Greifkraft wird durch die Anwendung von Druckluft auf einen Kolben erzeugt, der die Bewegung der Backen steuert. Durch die parallele Anordnung der Backen bietet dieser Greifertyp eine gleichmäßige und kraftvolle Greifbewegung.

Der Parallelgreifer eignet sich für eine Vielzahl von Anwendungen, bei denen eine präzise und sichere Greifbewegung erforderlich ist. Er kann sowohl kleine als auch große Werkstücke handhaben und ist in der Lage, Objekte mit hoher Genauigkeit zu positionieren. Durch die einfache Bauweise und die robuste Konstruktion ist der Parallelgreifer in vielen Industriezweigen weit verbreitet.

Winkelgreifer

Der Winkelgreifer, auch als Schwenkgreifer bezeichnet, zeichnet sich durch seine Fähigkeit aus, Gegenstände in einem bestimmten Winkel zu greifen. Im Gegensatz zum Parallelgreifer ermöglicht der Winkelgreifer eine Drehbewegung der Greifbacken um eine Achse. Dadurch kann er Objekte in verschiedenen Positionen greifen und manipulieren.

Die Funktionsweise des Winkelgreifers basiert auf einem Drehmechanismus, der die Bewegung der Backen steuert. Durch die Anwendung von Druckluft auf den Kolben des Greifers wird die gewünschte Drehbewegung erreicht. Der Winkelgreifer bietet eine hohe Flexibilität beim Greifen von Objekten in unterschiedlichen Ausrichtungen.

Dieser Greifertyp findet Anwendung in Bereichen, in denen eine bestimmte Ausrichtung der Werkstücke erforderlich ist. Beispielsweise kann er in der Montagetechnik eingesetzt werden, um Teile in einer spezifischen Position zusammenzufügen. Der Winkelgreifer ermöglicht auch das Greifen von Werkstücken in schwer zugänglichen Bereichen, wo eine lineare Bewegung des Greifers nicht möglich ist.

Zentrierendgreifer

Der Zentrierendgreifer, auch als Zentrischgreifer bekannt, zeichnet sich durch seine Fähigkeit aus, Objekte mit einer zentrierten Greifbewegung zu fassen. Er besteht aus zwei oder mehr Greifbacken, die sich in einer kreisförmigen Bewegung um das Werkstück herum schließen. Dies ermöglicht eine präzise Zentrierung und sichere Fixierung des Objekts.

Die Funktionsweise des Zentrierendgreifers basiert auf dem Einsatz von Kurvenscheiben oder Exzentermechanismen, die die Bewegung der Backen steuern. Durch die Anwendung von Druckluft auf den Kolben des Greifers wird die kreisförmige Bewegung erzeugt. Der Zentrierendgreifer bietet eine hohe Genauigkeit bei der Zentrierung von Werkstücken und ermöglicht eine sichere Handhabung.

Dieser Greifertyp findet Anwendung in Bereichen, in denen eine präzise Ausrichtung und Zentrierung der Werkstücke erforderlich ist. Beispielsweise kann er in der Prüftechnik eingesetzt werden, um Teile zu vermessen oder zu inspizieren. Der Zentrierendgreifer eignet sich auch für Anwendungen, bei denen eine sichere Fixierung des Werkstücks erforderlich ist, um eine genaue Bearbeitung oder Montage durchzuführen.

Schwenkgreifer

Der Schwenkgreifer, auch als Drehantriebsgreifer bezeichnet, ermöglicht das Greifen und Drehen von Objekten um eine Achse. Er besteht aus zwei Greifbacken, die sich um das Werkstück herum schließen und es in der gewünschten Position halten können. Durch die Kombination von Greif- und Drehbewegungen bietet der Schwenkgreifer eine hohe Flexibilität bei der Handhabung von Werkstücken.

Die Funktionsweise des Schwenkgreifers basiert auf einem Drehmechanismus, der die Bewegung der Backen steuert. Durch die Anwendung von Druckluft auf den Kolben des Greifers wird die gewünschte Drehbewegung erreicht. Der Schwenkgreifer ermöglicht das Greifen und Drehen von Werkstücken in einem Arbeitsgang, was die Effizienz und Geschwindigkeit der Handhabung erhöht.

Dieser Greifertyp findet Anwendung in Bereichen, in denen das Greifen und Drehen von Werkstücken erforderlich ist. Beispielsweise kann er in der Montage von Bauteilen eingesetzt werden, um Teile in einer bestimmten Position und Ausrichtung zusammenzufügen. Der Schwenkgreifer ermöglicht auch das Greifen und Drehen von Werkstücken in der Verpackungsindustrie oder beim Prüfen von Komponenten.

Die verschiedenen Arten von pneumatischen Greifern bieten eine breite Palette von Möglichkeiten für die Handhabung von Werkstücken und Materialien in der industriellen Automatisierung. Die Wahl des richtigen Greifertyps hängt von den spezifischen Anforderungen der Anwendung ab, einschließlich der Art der Werkstücke, der gewünschten Greifbewegung und der erforderlichen Genauigkeit. In den nächsten Abschnitten werden wir uns mit den Auswahlkriterien für pneumatische Greifer befassen, um Ihnen bei der Entscheidung für den passenden Greifertyp zu helfen.

Auswahlkriterien für pneumatische Greifer

Bei der Auswahl eines pneumatischen Greifers ist es wichtig, die spezifischen Anforderungen der Anwendung zu berücksichtigen. Es gibt verschiedene Kriterien, die bei der Entscheidung für den richtigen Greifertyp und die passenden Eigenschaften eine Rolle spielen. Im Folgenden werden wir uns genauer mit den Auswahlkriterien für pneumatische Greifer befassen.

Tragfähigkeit und Greifkraft

Die Tragfähigkeit und Greifkraft sind entscheidende Faktoren bei der Auswahl eines pneumatischen Greifers. Die Tragfähigkeit gibt an, wie viel Gewicht der Greifer sicher handhaben kann, während die Greifkraft die maximale Kraft angibt, mit der der Greifer ein Objekt festhalten kann.

Die Tragfähigkeit eines pneumatischen Greifers wird durch verschiedene Faktoren beeinflusst, wie zum Beispiel die Größe und Konstruktion der Backen, die Art der Lagerung und die verwendeten Materialien. Es ist wichtig, die Tragfähigkeit des Greifers an die Anforderungen der Anwendung anzupassen, um sicherzustellen, dass er in der Lage ist, die Werkstücke sicher und zuverlässig zu greifen.

Die Greifkraft eines pneumatischen Greifers hängt von der Größe des Kolbens und dem Druck der Druckluft ab, die auf den Kolben wirkt. Eine höhere Druckluft ermöglicht in der Regel eine größere Greifkraft. Es ist jedoch wichtig, die Greifkraft nicht über die Grenzen des Manipulationsobjekts hinaus zu erhöhen, um Beschädigungen zu vermeiden.

Greifbereich und Hubweg

Der Greifbereich und Hubweg eines pneumatischen Greifers bestimmen die Größe der Werkstücke, die er handhaben kann, sowie die Reichweite seiner Greifbewegung. Der Greifbereich gibt den Abstand zwischen den Greifbacken an, wenn sie vollständig geschlossen sind. Der Hubweg gibt an, wie weit sich die Backen öffnen und schließen können.

Es ist wichtig, den Greifbereich und den Hubweg an die Größe der Werkstücke anzupassen, die in der Anwendung verwendet werden. Der Greifbereich sollte groß genug sein, um die Werkstücke sicher zu umschließen, während der Hubweg ausreichend sein sollte, um die gewünschte Greifbewegung zu ermöglichen.

Bei der Auswahl eines pneumatischen Greifers ist es auch wichtig, die Geschwindigkeit der Greifbewegung zu berücksichtigen. Ein größerer Hubweg ermöglicht in der Regel schnellere Greifbewegungen, während ein kleinerer Hubweg eine präzisere und langsamere Handhabung ermöglicht.

Montage- und Anschlussmöglichkeiten

Die Montage- und Anschlussmöglichkeiten eines pneumatischen Greifers spielen eine wichtige Rolle bei der Integration in das bestehende System. Es gibt verschiedene Montageoptionen für Greifer, wie zum Beispiel Flanschmontage, Fußmontage oder Montage auf einem Schlitten. Die Wahl der Montageoption hängt von der Art der Anwendung und den vorhandenen Montagemöglichkeiten ab.

Darüber hinaus ist es wichtig, die Anschlussarten des Greifers zu berücksichtigen. Pneumatische Greifer können verschiedene Arten von Anschlüssen haben, wie zum Beispiel Gewindeanschlüsse, Schlauchanschlüsse oder Steckanschlüsse. Es ist wichtig sicherzustellen, dass der Greifer kompatibel mit den vorhandenen Anschlüssen und Schläuchen ist, um eine reibungslose Integration zu gewährleisten.

Kompatibilität mit Steuerungssystemen

Die Kompatibilität des pneumatischen Greifers mit den Steuerungssystemen ist ein weiteres wichtiges Auswahlkriterium. Pneumatische Greifer werden in der Regel über eine pneumatische Steuerung gesteuert, die die Druckluftzufuhr und die Bewegung des Greifers regelt. Es ist wichtig sicherzustellen, dass der Greifer mit den vorhandenen Steuerungssystemen kompatibel ist, um eine einfache und reibungslose Integration zu ermöglichen.

Die Schnittstellen des Greifers können verschiedene Formen haben, wie zum Beispiel analoge oder digitale Eingänge, Feldbusanschlüsse oder serielle Schnittstellen. Es ist wichtig, die Anforderungen des Steuerungssystems zu kennen und sicherzustellen, dass der Greifer die entsprechenden Schnittstellen unterstützt.

Die Auswahl eines pneumatischen Greifers basiert auf einer gründlichen Analyse der Anforderungen der Anwendung. Durch die Berücksichtigung der Tragfähigkeit, Greifkraft, des Greifbereichs, des Hubwegs, der Montage- und Anschlussmöglichkeiten sowie der Kompatibilität mit den Steuerungssystemen können Sie den richtigen Greifer für Ihre spezifische Anwendung auswählen. In den nächsten Abschnitten werden wir uns mit der Installation und Wartung von pneumatischen Greifern befassen, um sicherzustellen, dass sie effizient und zuverlässig betrieben werden können.

Installation und Wartung von pneumatischen Greifern

Die Installation und Wartung von pneumatischen Greifern sind entscheidend für einen effizienten und zuverlässigen Betrieb. Eine korrekte Installation gewährleistet eine reibungslose Integration des Greifers in das bestehende System, während eine regelmäßige Wartung die Lebensdauer und die Leistung des Greifers verbessert. Im Folgenden werden wir uns genauer mit den Schritten zur Installation und den Tipps zur Wartung von pneumatischen Greifern befassen.

Schritt-für-Schritt Installation

Die Installation eines pneumatischen Greifers erfordert eine gründliche Vorbereitung und sorgfältige Durchführung. Hier sind die Schritte zur Installation eines pneumatischen Greifers:

1. Vorbereitung und Sicherheitsmaßnahmen: Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass Sie über alle erforderlichen Werkzeuge und Materialien verfügen. Lesen Sie die Installationsanleitung des Herstellers sorgfältig durch und beachten Sie die angegebenen Sicherheitsmaßnahmen. Schalten Sie das Druckluftsystem aus und entlasten Sie den Druck, bevor Sie mit der Installation beginnen.
2. Montage und Ausrichtung: Befestigen Sie den Greifer gemäß den Anweisungen des Herstellers an der gewünschten Position. Stellen Sie sicher, dass der Greifer richtig ausgerichtet ist und sich frei bewegen kann. Überprüfen Sie die Montagepunkte und befestigen Sie den Greifer sicher, um Vibrationen und Bewegungen während des Betriebs zu minimieren.
3. Anschluss an die Druckluftversorgung: Schließen Sie den pneumatischen Greifer an die Druckluftversorgung an. Verwenden Sie die richtigen Anschlüsse und Dichtungen, um Leckagen zu vermeiden. Achten Sie darauf, dass der Druckluftschlauch richtig angeschlossen ist und keine Knickstellen oder Undichtigkeiten aufweist. Überprüfen Sie auch den Druckluftfilter und stellen Sie sicher, dass er sauber ist.

Nach der Installation ist es wichtig, den pneumatischen Greifer gründlich zu testen, um sicherzustellen, dass er ordnungsgemäß funktioniert. Überprüfen Sie die Greifbewegungen, die Greifkraft und die Positioniergenauigkeit des Greifers. Führen Sie gegebenenfalls Anpassungen vor und überprüfen Sie erneut die Funktion des Greifers.

Tipps zur Wartung und Fehlerbehebung

Eine regelmäßige Wartung des pneumatischen Greifers ist entscheidend, um seine Leistung und Lebensdauer zu erhalten. Hier sind einige Tipps zur Wartung und Fehlerbehebung:

1. Regelmäßige Inspektion und Reinigung: Führen Sie regelmäßige Inspektionen des pneumatischen Greifers durch, um Verschleiß oder Beschädigungen frühzeitig zu erkennen. Reinigen Sie den Greifer regelmäßig, um Schmutz und Verunreinigungen zu entfernen, die die Bewegung der Backen beeinträchtigen könnten. Verwenden Sie dabei geeignete Reinigungsmittel und Werkzeuge, um Beschädigungen zu vermeiden.
2. Häufige Probleme und ihre Lösungen: Identifizieren Sie häufig auftretende Probleme mit dem pneumatischen Greifer und finden Sie geeignete Lösungen. Zu den häufigen Problemen gehören Leckagen, ungleichmäßige Greifbewegungen, unzureichende Greifkraft oder ungenaue Positionierung. Konsultieren Sie die Bedienungsanleitung des Herstellers oder wenden Sie sich an den Kundendienst, um Unterstützung bei der Fehlerbehebung zu erhalten.
3. Austausch von Verschleißteilen: Überprüfen Sie regelmäßig die Verschleißteile des pneumatischen Greifers, wie zum Beispiel Dichtungen, Lager und Backen. Ersetzen Sie abgenutzte oder beschädigte Teile rechtzeitig, um eine optimale Leistung des Greifers zu gewährleisten. Beachten Sie dabei die Empfehlungen des Herstellers bezüglich der Ersatzteile und des Austauschintervalls.
4. Schulung des Bedienpersonals: Stellen Sie sicher, dass das Bedienpersonal über das nötige Wissen und die richtigen Schulungen verfügt, um den pneumatischen Greifer ordnungsgemäß zu bedienen und Wartungsarbeiten durchzuführen. Sensibilisieren Sie das Personal für die korrekte Handhabung des Greifers und die Einhaltung der Sicherheitsvorschriften.

Durch eine regelmäßige Wartung und Pflege kann die Lebensdauer und Leistung des pneumatischen Greifers optimiert werden. Eine ordnungsgemäße Installation und eine sorgfältige Wartung gewährleisten einen zuverlässigen Betrieb und minimieren Ausfallzeiten. In den nächsten Abschnitten werden wir uns mit den zukünftigen Aussichten und Innovationen bei pneumatischen Greifern befassen, um einen Ausblick auf die Entwicklungen in diesem Bereich zu geben.
