Pneumatikzylinder

Funktionsweise Pneumatikzylinder

Pneumatikzylinder, auch als Druckluftzylinder bezeichnet, sind eine zentrale Komponente in der pneumatischen Steuerungs- und Antriebstechnik. Sie wandeln die Energie komprimierter Luft in eine lineare oder rotative Bewegung um, und ermöglichen so mechanische Arbeit. Die grundlegende Funktionsweise von Pneumatikzylindern beruht auf dem Prinzip von Druck und Gegendruck: Die komprimierte Luft wird in die Zylinderkammer eingeleitet und übt einen Druck auf den Kolben aus, der sich dann bewegt.

Der Kolben ist mit einer Kolbenstange verbunden, die aus dem Zylinderkörper herausragt. Bei der Bewegung des Kolbens wird die Kolbenstange hineingezogen oder herausgedrückt, was zu einer linearen Bewegung führt. Diese Bewegung kann zum Heben, Senken, Schieben oder Ziehen von Lasten genutzt werden.

Pneumatikzylinder sind in einer Vielzahl von Größen und Formen erhältlich, um verschiedene Anforderungen in Bezug auf Kraft, Geschwindigkeit und Hublänge zu erfüllen. Die Kraft, die ein Pneumatikzylinder ausüben kann, wird durch den Druck der komprimierten Luft und den Durchmesser des Zylinders bestimmt. Die Geschwindigkeit der Kolbenbewegung wird durch den Luftstrom und den Zylinderdurchmesser beeinflusst, während die Hublänge durch die Länge des Zylinders bestimmt wird.

Die ISO 15552 ist eine wichtige Norm für Pneumatikzylinder, die die Anforderungen an die Leistung, Sicherheit und Austauschbarkeit von Zylindern definiert. Sie legt Standards für Maße, Toleranzen, Prüfverfahren und Kennzeichnung fest und ist weltweit anerkannt.

Verschiedene Pneumatikzylinder im Überblick

Bei Flixpart führen wir viele verschiedene Pneumatikzylinder. Einige davon stellen wir Ihnen nun vor.

Pneumatik Normzylinder ISO 21287

Pneumatik Normzylinder nach ISO 21287 sind Kompaktzylinder, die für Anwendungen mit begrenztem Platzbedarf konzipiert sind. Sie verfügen über integrierte Befestigungsmöglichkeiten und sind in Durchmessern von 20 bis 100 mm erhältlich. Ihre kompakte Bauweise und ihre Einhaltung internationaler Standards machen sie zu einer vielseitigen Wahl für zahlreiche pneumatische Anwendungen.

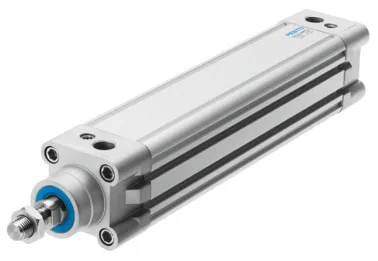

Pneumatik Normzylinder ISO 15552

Die ISO 15552 ist die Norm für pneumatische Flüssigkeitskraftmaschinen und definiert die Spezifikationen für Zylinder mit 32 bis 320 mm Durchmesser. Diese Zylinder sind für den Einsatz mit Druckluft oder inertem Gas ausgelegt und können hohe Kräfte für die Bewegung und Steuerung von Maschinen erzeugen.

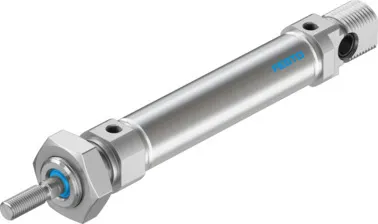

Pneumatik Normzylinder ISO 6432

Die ISO 6432 Norm legt die Anforderungen für Pneumatikzylinder mit 8 bis 25 mm Durchmesser fest. Diese Zylinder sind aufgrund ihrer geringen Größe ideal für Anwendungen mit begrenztem Platz. Sie sind in doppeltwirkenden und einfachwirkenden Ausführungen erhältlich.

Pneumatik Normzylinder ISO 15524

ISO 15524 definiert die Anforderungen für lineare und rotative pneumatische Flüssigkeitskraftmaschinen. Normzylinder nach ISO 15524 können in einer Vielzahl von pneumatischen Systemen verwendet werden, die eine lineare oder rotative Bewegung benötigen.

Pneumatik Normzylinder CNOMO / NFE 49-001

CNOMO / NFE 49-001 sind französische Normen, die die Anforderungen für pneumatische Flüssigkeitskraftmaschinen definieren. Zylinder nach diesen Normen zeichnen sich durch ihre Robustheit und Vielseitigkeit aus.

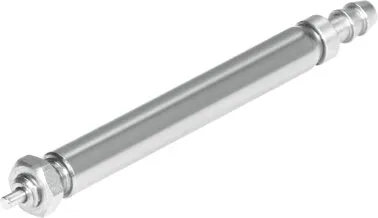

Pneumatik Rundzylinder

Rundzylinder sind Pneumatikzylinder, die durch ihre runde Form gekennzeichnet sind. Sie sind ideal für Anwendungen, die eine gleichmäßige Kraftverteilung benötigen und in denen Platz ein wichtiger Faktor ist.

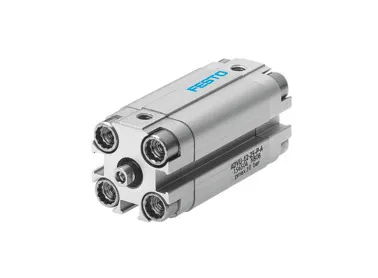

Pneumatik Kompaktzylinder

Kompaktzylinder sind Pneumatikzylinder, die speziell für Anwendungen mit begrenztem Raum entwickelt wurden. Sie sind kleiner als Standardzylinder, bieten aber dennoch eine hohe Leistung und Präzision.

Pneumatik Kurzhubzylinder

Kurzhubzylinder sind für Anwendungen konzipiert, die nur eine kurze lineare Bewegung benötigen. Sie sind kompakt und bieten eine schnelle Reaktionszeit, was sie ideal für Anwendungen macht, die hohe Geschwindigkeiten und kurze Zykluszeiten erfordern.

Pneumatik Flachzylinder

Flachzylinder sind besonders flache Pneumatikzylinder, die für Anwendungen entwickelt wurden, in denen der Raum stark eingeschränkt ist. Sie sind besonders geeignet für Montage- und Handhabungsaufgaben, die eine präzise lineare Bewegung erfordern.

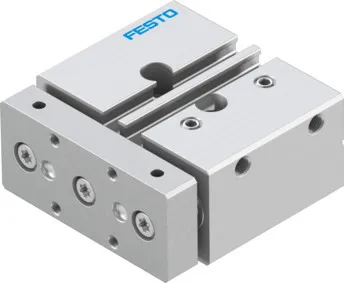

Pneumatik Führungszylinder

Führungszylinder sind Pneumatikzylinder, die mit einer Führung ausgestattet sind, um eine präzise lineare Bewegung zu ermöglichen. Sie sind ideal für Anwendungen, die eine hohe Genauigkeit und Wiederholbarkeit erfordern, wie z.B. in der Montage- und Verpackungsindustrie.

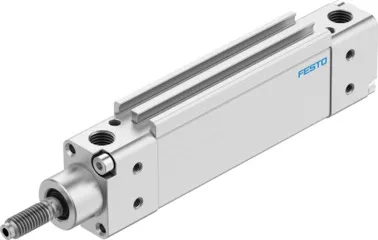

Pneumatik Multimountzylinder

Multimount-Zylinder sind pneumatische Zylinder, die mehrere Montagemöglichkeiten bieten. Sie sind flexibel und können an verschiedenen Stellen in einem pneumatischen System montiert werden, um eine präzise Anpassung an spezifische Anwendungen zu ermöglichen.

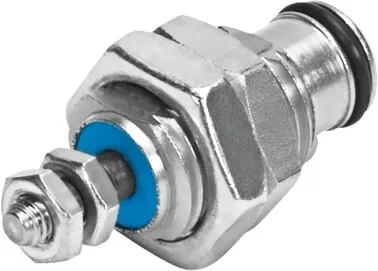

Pneumatik Einschraubzylinder

Einschraubzylinder sind kleine, kompakte Zylinder, die direkt in ein Gerät oder eine Maschine eingeschraubt werden können. Sie bieten eine hohe Präzision und sind ideal für Anwendungen mit begrenztem Platz.

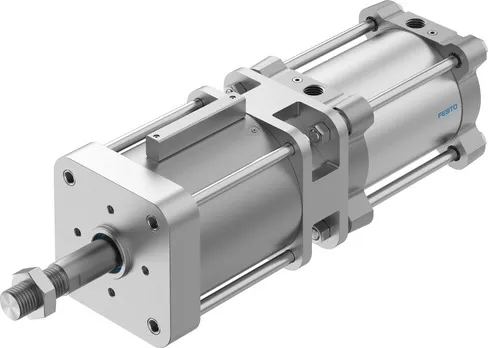

Pneumatik Tandemzylinder

Tandemzylinder bestehen aus zwei pneumatischen Zylindern, die in Reihe geschaltet sind, um eine größere Kraft bei gleichem Druck zu erzeugen. Sie werden in Anwendungen eingesetzt, die eine hohe Kraft erfordern, wie z.B. in der Automobilindustrie.

Pneumatik Hochkraftzylinder

Hochkraftzylinder sind pneumatische Zylinder, die konzipiert wurden, um hohe Kräfte zu erzeugen. Sie werden typischerweise in Anwendungen eingesetzt, die eine hohe Kraft erfordern, wie z.B. beim Formen von Metall oder Kunststoff.

Pneumatik Mehrstellungszylinder

Mehrstellungszylinder sind pneumatische Zylinder, die in der Lage sind, in mehreren Positionen zu stoppen. Sie sind ideal für Anwendungen, die eine präzise Positionierung erfordern, wie z.B. in der Montage oder beim Verpacken.

Pneumatik Stopperzylinder

Stopperzylinder sind pneumatische Zylinder, die dazu dienen, den Fluss von Materialien in einem System zu stoppen oder zu regulieren. Sie werden typischerweise in Fördersystemen verwendet, um den Materialfluss zu kontrollieren.

Pneumatik Vereinzeler

Vereinzeler sind pneumatische Geräte, die dazu dienen, Materialien in einem System zu trennen oder zu sortieren. Sie sind häufig in Verpackungs- und Montagesystemen zu finden, wo sie dazu dienen, Materialien für die Weiterverarbeitung vorzubereiten.

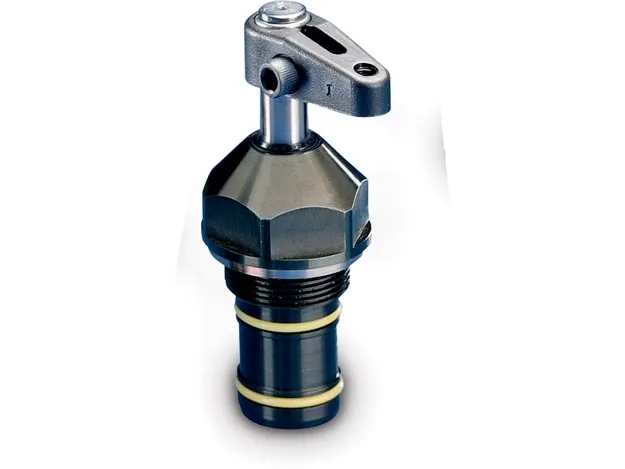

Pneumatik Spannzylinder

Spannzylinder sind pneumatische Zylinder, die dazu dienen, Werkstücke oder Materialien sicher zu halten. Sie werden in einer Vielzahl von Anwendungen eingesetzt, von der Montage bis zur Bearbeitung.

Pneumatik Kolbenstangenlose Zylinder

Kolbenstangenlose Zylinder sind pneumatische Zylinder, die ohne eine traditionelle Kolbenstange auskommen. Sie bieten eine kompakte, platzsparende Lösung für Anwendungen, die eine lineare Bewegung erfordern.

Pneumatik Balgzylinder

Balgzylinder sind pneumatische Zylinder, die einen Balg verwenden, um eine Bewegung zu erzeugen. Sie sind besonders geeignet für Anwendungen, die eine sanfte, gleichmäßige Bewegung erfordern, wie z.B. in der Lebensmittelverarbeitung oder in der Medizintechnik.

Anwendungsbereiche von Pneumatikzylindern

Pneumatikzylinder sind aufgrund ihrer Einfachheit, Zuverlässigkeit und Kosteneffizienz in vielen Branchen weit verbreitet. Hier sind drei Beispiele für die Verwendung von Pneumatikzylindern in verschiedenen Industrien.

1. Automobilindustrie: In der Automobilindustrie sind Pneumatikzylinder ein unverzichtbares Werkzeug in der Fertigung und Montage. Sie werden eingesetzt, um Teile zu bewegen, zu positionieren und zu installieren. Sie sind auch ein wesentlicher Bestandteil von Robotern, die in der Automatisierung von Fertigungsprozessen verwendet werden.
2. Verpackungsindustrie: Pneumatikzylinder spielen eine zentrale Rolle in der Verpackungsindustrie. Sie werden verwendet, um Produkte zu bewegen, zu sortieren, zu stapeln und zu verpacken. Ihre Fähigkeit, präzise und wiederholbare Bewegungen auszuführen, macht sie ideal für diese Art von Anwendungen.
3. Lebensmittel- und Getränkeindustrie: In der Lebensmittel- und Getränkeindustrie werden Pneumatikzylinder zur Handhabung, Verpackung und Verteilung von Produkten eingesetzt. Sie sind auch an Prozessen wie dem Füllen und Verschließen von Behältern beteiligt.

Diese Branchen profitieren von der Flexibilität, Präzision und Zuverlässigkeit der Pneumatikzylinder. Mit ihrer Fähigkeit, eine Vielzahl von Aufgaben effizient und sicher auszuführen, sind sie eine wesentliche Komponente in der modernen Industrie.
