Danfoss

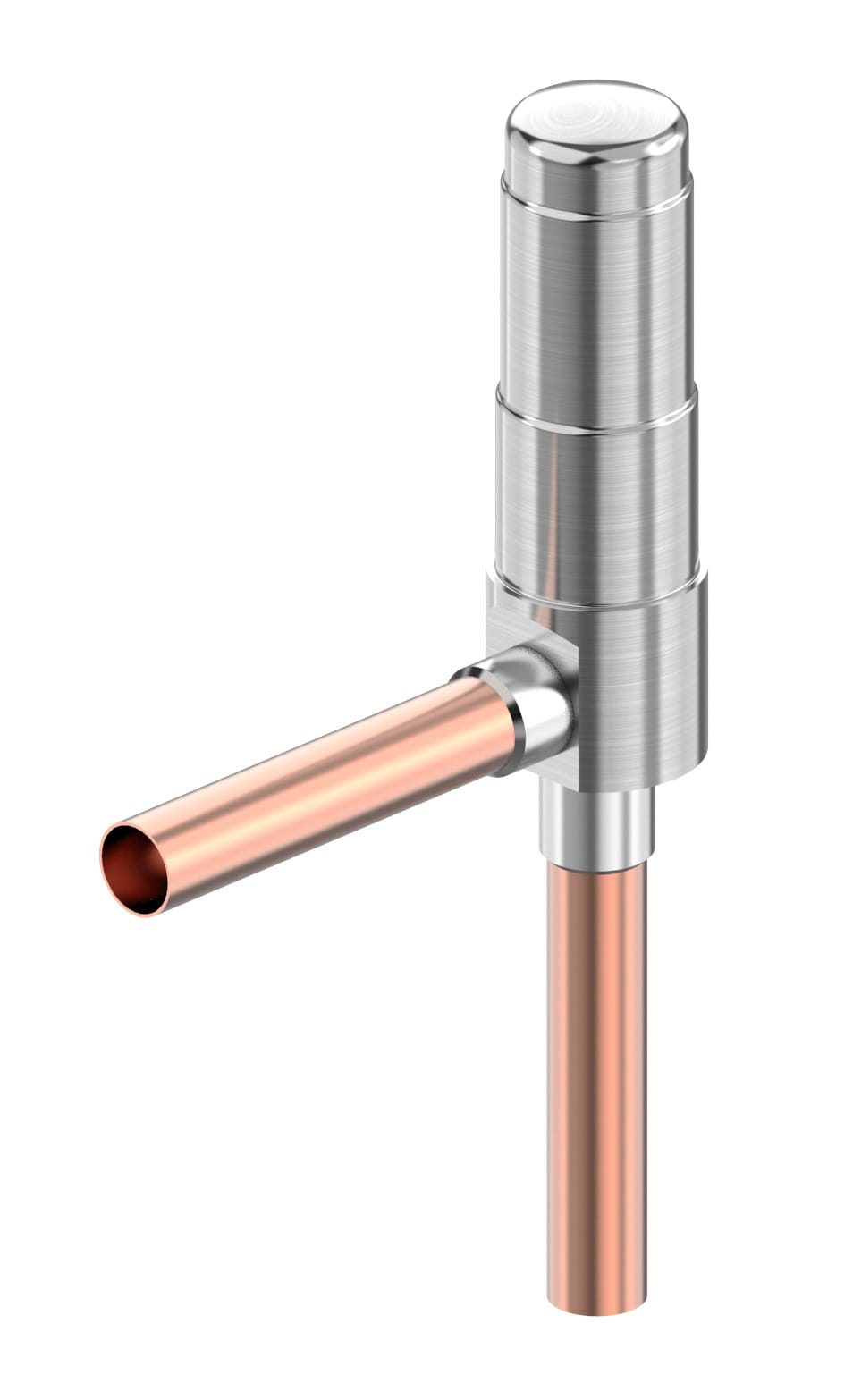

034G6209 - Elektrisches Expansionsventil, ETS 5M20
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Anschlussmaterial | Cu-plated SS |
| Anschlusstyp | Solder, ODM |
| Austritt Größe [in] | 1/4 in |
| Austritt Größe [mm] | 6.35 mm |
| Bedingungen Nennleistung [SI] | Subcooling=0 ºC, Superheat=0 ºC, tcond=38 ºC, tevap=5 ºC |
| Durchflussrichtung | Bi-flow |
| Düsengröße [mm] | 2.00 mm |
| Eintritt Größe [in] | 1/4 in |
| Eintritt Größe [mm] | 6.35 mm |
| Geeignete Schmiermittel | POE |
| Gesamtschrittanzahl | 480 (half steps) |
| Handbedienung optional | AST-G service driver, Manual coil |
| Kältemittel | R1234yf, R1234ze(E), R134a, R22, R290, R32, R404A/R507A, R407C, R407H, R410A, R448A, R449A, R449B, R452A, R452B, R454A, R454B, R454C, R455A, R463A, R513A, R515B |
| Kältemittel Temp. [ºC] [max.] | 70 °C |
| Kältemittel Temp. [ºC] [min.] | -30 °C |
| Kältemittel Temp. [ºF] [max.] | 158 °F |
| Kältemittel Temp. [ºF] [min.] | -22 °F |
| Kategorie | Art. 4, par. 3 |
| Kompatible Danfoss-Regler | EIM 336, EKE 1A, EKE 1B, EKE 1C |
| Konfiguration Bauweise Art | L |
| Lagertemperaturbereich [°C] [max.] | 70 °C |
| Lagertemperaturbereich [°C] [min] | -30 °C |
| Lagertemperaturbereich [°F] [max.] | 158 °F |
| Lagertemperaturbereich [°F] [min] | -22 °F |
| Max. Öffnungsdifferenzdruck (Opening Difference Pressure) OPD [bar] | 35.0 bar |
| Max. Öffnungsdifferenzdruck (Opening Difference Pressure) OPD [psig] | 508 psig |
| Max. OPD Umkehrbetrieb [bar] | 35 bar |
| Max. OPD Umkehrbetrieb [psi] | 508.0 psi |
| Max. zul. Betriebsdruck [bar] | 49.0 bar |
| Max. zul. Betriebsdruck [psig] | 711 psig |
| Menge je Verpackungseinheit | 20 pc |
| Min. Leckage [cm³/min] bei 1 MPa | 150 cm³/min |
| Motortyp | Permanent magnet stepper motor |
| Nennleistung R1234ze [kW] | 7.81 kW |
| Nennleistung R1234ze [TR] | 2.22 TR |
| Nennleistung R134a [kW] | 10.45 kW |
| Nennleistung R134a [TR] | 2.97 TR |
| Nennleistung R22 [kW] | 13.90 kW |
| Nennleistung R22 [TR] | 3.95 TR |
| Nennleistung R32 [kW] | 24.36 kW |
| Nennleistung R32 [TR] | 6.93 TR |
| Nennleistung R404A/R507 [kW] | 9.80 kW |
| Nennleistung R404A/R507 [TR] | 2.79 TR |
| Nennleistung R407C [kW] | 14.52 kW |
| Nennleistung R407C [TR] | 4.13 TR |
| Nennleistung R410A [kW] | 16.50 kW |
| Nennleistung R410A [TR] | 4.69 TR |
| Nennleistung R513A [kW] | 8.86 kW |
| Nennleistung R513A [TR] | 2.52 TR |
| Produktgruppe | Expansion valves |
| Produktname | Electric expansion valve |
| Produktzubehör | Electric valve accessories |
| REACH-Kandidatenliste Stoffe | No |
| Rel. Feuchtigkeit (RH) [%] [max.] | 95 % |
| Rel. Feuchtigkeit (RH) [%] [min.] | 0 % |
| Schrittmodus | 1-2 excitation (half step), 2-2 excitation (full step) |
| Teile Programmname | ETS 5M |
| Umgebungstemperaturbereich [°C] [max.] | 60 °C |
| Umgebungstemperaturbereich [°C] [min.] | -10 °C |
| Umgebungstemperaturbereich [°F] [max.] | 140 °F |
| Umgebungstemperaturbereich [°F] [min.] | 14 °F |
| Ventilkennlinie | Linear |
| Ventilöffnungsimpulse bei normalem Durchfluss | 55 ± 16 steps |
| Ventilöffnungsimpulse bei Umkehrströmung | 15 ± 15 steps |
| Verpackungseinheit | Multi pack |
| Vorschlag 65 | Cancer and Reproductive Harm |
| wartbar | No |
| Dokumente |
|
Eintritt Größe [mm]: 6.35, Austritt Größe [in]: 1/4 in
