Festo

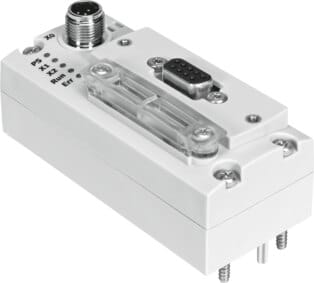

1544198 - Busknoten
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 40 mm x 91 mm x 50 mm |
| Rastermaß | 40 mm |
| Befestigungsart | auf Elektrik-Anschaltung,auf Elektrik-Anschlussplatte |
| Produktgewicht | 90 g |
| Protokoll | CC-Link |
| Feldbus Schnittstelle | Serielle Schnittstelle |
| Feldbus-Schnittstelle, Protokoll | CC-LINK® |
| Feldbus-Schnittstelle, Anschlussart | Dose |
| Feldbus-Schnittstelle, Anschlusstechnik | Sub-D |
| Feldbus-Schnittstelle, Anzahl Pole/Adern | 9 |
| Hinweis Feldbus-Schnittstelle | optionale Anschlusstechnik mit Zubehör:,Open Style (Schraubklemme, 5-polig, Schutzart IP20) |
| Feldbus-Schnittstelle, galvanische Trennung | ja |
| Feldbus-Schnittstelle, Übertragungsrate | 156 - 10000 kbit/s |
| Interne Zykluszeit | 1 ms je 1 Byte Nutzdaten |
| Max. Adressvolumen Eingänge | 16 Byte |
| Max. Adressvolumen Ausgänge | 16 Byte |
| Spannungsversorgung, Funktion | Elektronik und Last |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Spannungsversorgung, Anzahl Pole/Adern | 5 |
| Diagnose | Unterspannung,Kommunikationsfehler,Systemdiagnose |
| Parametrierung | Diagnose aktivieren,Failsafe- und Idle Reaktion |
| Zusätzliche Funktionen | Systemstatus über Prozessdaten abbildbar |
| Bedienelemente | DIL-Schalter |
| LED-Anzeige produktspezifisch | PS: Betriebsspannung Elektronik- und Lastversorgung,X1: Systemstatus Modul I-Port 1,X2: Systemstatus Modul I-Port 2 |
| LED-Anzeige busspezifisch | Err: Datenübertragung fehlerhaft,Run: Bus aktiv |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Nennbetriebsspannung DC | 24 V |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 70 mA |
| Max. Stromversorgung | 4 A |
| Zulassung | RCM Mark,c UL us - Listed (OL) |
| KC-Zeichen | KC-EMV |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | in montiertem Zustand,ungenutzte Anschlüsse verschlossen |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Werkstoff Gehäuse | PA |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Dokumente |
|
Busknoten CTEU-CC Abmessungen B x L x H=40 mm x 91 mm x 50 mm, Rastermaß=40 mm, Befestigungsart=(* auf Elektrik-Anschaltung, * auf Elektrik-Anschlussplatte), Produktgewicht=90 g, Protokoll=CC-Link
