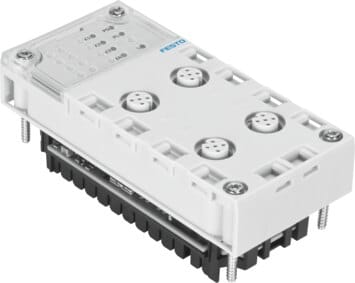

1577012 - Elektrik-Anschaltung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 50 mm x 107 mm x 55 mm,(inkl. Verkettungsblock) |
| Anzahl Device-Schnittstellen | 4 |
| Diagnose | Unterspannung,Kommunikationsfehler,Kurzschluss Module,Modulorientierte Diagnose |
| Parametrierung | Diagnoseverhalten,Failsafe pro Kanal,Forcen pro Kanal,Idle Mode pro Kanal,Modul-Parameter,Werkzeugwechselmodus |
| Zusätzliche Funktionen | Werkzeugwechselmodus |
| Bedienelemente | DIL-Schalter |
| LED Anzeigen | Modulstatus,I-Port Status / Diagnose,Status Lastversorgung,Status Systemversorgung |
| Interne Zykluszeit | 1 ms je 1 Byte Nutzdaten |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 65 mA |
| Max. Stromversorgung pro Kanal | 4 x 1,6 A |
| Max. Summenstrom Ausgänge pro Kanal | 4 x 1,6 A |
| Nennbetriebsspannung DC | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Potenzialtrennung Kanal - Interner Bus | Ja, bei Zwischeneinspeisung |
| Potenzialtrennung Kanal - Kanal | nein |
| Korrosionsbeständigkeitsklasse KBK | (im eingebauten Zustand),1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Schutzart | IP65,IP67 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 110 g |
| Max. Adressvolumen Ausgänge | 32 Byte |
| Max. Adressvolumen Eingänge | 32 Byte |
| Protokoll | I-Port |
| Max. Leitungslänge | 20 m |
| Elektrischer Anschluss | M12,5-polig,A-Codiert,4x Dose |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PC,PA-verstärkt |
| Dokumente |
|
Elektrik-Anschaltung CPX-CTEL-4-M12-5POL Abmessungen B x L x H=(* (inkl. Verkettungsblock), * 50 mm x 107 mm x 55 mm), Anzahl Device-Schnittstellen=4, Diagnose=(* Kommunikationsfehler, * Kurzschluss Module, * Modulorientierte Diagnose, * Unterspannung), Parametrierung=(* Diagnoseverhalten, * Failsafe pro Kanal, * Forcen pro Kanal, * Idle Mode pro Kanal, * Modul-Parameter, * Werkzeugwechselmodus), Zusätzliche Funktionen=Werkzeugwechselmodus
