Festo

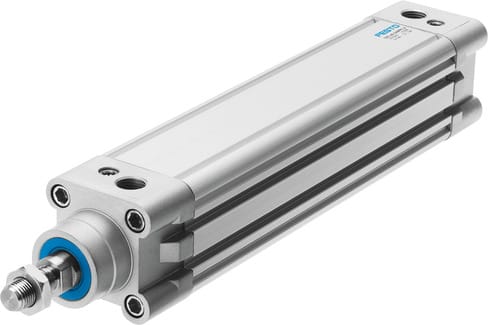

163430 - Normzylinder
Produkt Information
Hersteller-Artikelname:Normzylinder
Hersteller-Artikelnummer:163430
Hersteller-Typenschlüssel:DNC-80- -
Hersteller-Artikelbeschreibung:mit Endlagenverriegelung beidseitig
mit Endlagenverriegelung hinten
mit Endlagenverriegelung vorn
Erhöhte Laufleistung
Verlängertes Kolbenstangen-Außengewinde
Innengewinde an der Kolbenstange
Sondergewinde an der Kolbenstange
Kolbenstange mit Aussensechskant
Verlängerte Kolbenstange
Klemmeinheit an der Kolbenstange
Mit Verdrehsicherung
Hoher Korrosionsschutz
Staubschutz
Konstante langsame Bewegung
Reibungsarm
Durchgehende Kolbenstange
Durchgehende, hohle Kolbenstange
Warmfeste Dichtungen max. 120 °C
Temperaturbereich -40 bis + 80 °C
monostabiles Ventil, rechts montiert, unbetätigt Kolbenstange eingefahren
monostabiles Ventil, rechts montiert, unbetätigt Kolbenstange ausgefahren
bistabiles Ventil, rechts montiert, unbetätigt Kolbenstange eingefahren
monostabiles Ventil, links montiert, unbetätigt Kolbenstange eingefahren
monostabiles Ventil, links montiert, unbetätigt Kolbenstange ausgefahren
bistabiles Ventil, links montiert, unbetätigt Kolbenstange eingefahren
einseitige Kolbenstange
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DNC-80- - von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Classic |
| Kategorielevel 5 | DNC-V |
| Kategorielevel 6 | DNC-80- - |
| Hub | 3 mm ... 2000 mm |
| Kolben-Ø | 80 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben Kolbenstange Profilrohr |
| Positionserkennung | für Näherungsschalter ohne |
| Varianten | mit Endlagenverriegelung beidseitig mit Endlagenverriegelung hinten mit Endlagenverriegelung vorn Erhöhte Laufleistung Verlängertes Kolbenstangen-Außengewinde Innengewinde an der Kolbenstange Sondergewinde an der Kolbenstange Kolbenstange mit Aussensechskant Verlängerte Kolbenstange Klemmeinheit an der Kolbenstange Mit Verdrehsicherung Hoher Korrosionsschutz Staubschutz Konstante langsame Bewegung Reibungsarm Durchgehende Kolbenstange Durchgehende, hohle Kolbenstange Warmfeste Dichtungen max. 120 °C Temperaturbereich -40 bis + 80 °C monostabiles Ventil, rechts montiert, unbetätigt Kolbenstange eingefahren monostabiles Ventil, rechts montiert, unbetätigt Kolbenstange ausgefahren bistabiles Ventil, rechts montiert, unbetätigt Kolbenstange eingefahren monostabiles Ventil, links montiert, unbetätigt Kolbenstange eingefahren monostabiles Ventil, links montiert, unbetätigt Kolbenstange ausgefahren bistabiles Ventil, links montiert, unbetätigt Kolbenstange eingefahren einseitige Kolbenstange |
| Betriebsdruck | 12 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX) Zone 1 (UKEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 21 (UKEX) Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L VDMA24364-Zone III |
| Umgebungstemperatur | -40 °C ... 120 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 2721 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 2721 N ... 3016 N |
| Befestigungsart | mit Innengewinde mit Zubehör |
| Pneumatischer Anschluss | G3/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Druckguss beschichtet |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung gleiteloxiert |
| Basierend auf Norm | ISO 15552 |
| Aufprallenergie in den Endlagen | 0.9 J |
| Verdrehsicherung/Führung | quadratische Kolbenstange |
| Ex-Schutz Zulassung außerhalb der EU | EPL Db (GB) EPL Gb (GB) |
| Max. Drehmoment der Verdrehsicherung | 3 Nm |
| Dokumente |
|
Weitere Informationen zu: DNC-80- - von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
