Festo
170238 - Anschlussleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Entspricht Norm | EN 61076-2-101 |
| Zusätzliche Funktionen | produktspezifische Pinbelegung |
| Leitungsbezeichnung | mit Zubehör |
| Anschlusshäufigkeit | 500 |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung mit Schlüsselweite 18 und Längsrändel |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Stecker |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | M9x0,5 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 7 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 6 |
| Elektrischer Anschluss 2, Befestigungsart | Schraubverriegelung |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 50 |
| Strombelastbarkeit bei 40°C | 1 A |
| Stoßspannungsfestigkeit | 2 kV |
| Kabellänge | 2 m |
| Leitungseigenschaft | schleppkettentauglich |
| Prüfbedingungen Leitung | Prüfbedingungen auf Anfrage |
| Biegeradius, bewegliche Kabelverlegung | >= 75 mm mm |
| Kabeldurchmesser | 5.6 mm |
| Kabelaufbau | 8x0,24,geschirmt |
| Leiter-Nennquerschnitt | 0.24 mm2 |
| Schutzart | IP65 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -25, 85 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -5, 80 |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 1 |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | schwarz |
| Dokumente |
|

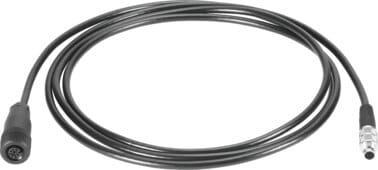

Anschlussleitung KMPYE-AIF-1-GS-GD-2 vorkonfektioniert, für Proportional-Wegeventil. Entspricht Norm=EN 61076-2-101, Zusätzliche Funktionen=produktspezifische Pinbelegung, Leitungsbezeichnung=mit Zubehör, Anschlusshäufigkeit=500, Elektrischer Anschluss 1, Funktion=Feldgeräteseite
