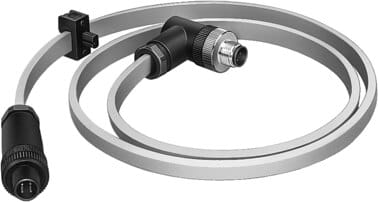

18960 - Adressierleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Protokoll | AS-Interface |
| Konstruktiver Aufbau | T-Verteiler mit Kabel beidseitig |
| Verteilerart | 2 auf 1 |
| Zusätzliche Funktionen | Anschluss des Programmiergerätes an eine ASInterface Komponente über AS-I Flachkabel |
| Leitungsbezeichnung | ohne Schildträger |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | eckig |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 1, Anschlusstechnik | AS-Interface |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 2 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 2 |
| Elektrischer Anschluss 1, Befestigungsart | gesteckt |
| Elektrischer Anschluss 2, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Dose |
| Elektrischer Anschluss 2, Kabelabgang | Gerade |
| Elektrischer Anschluss 2, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 2 |
| Elektrischer Anschluss 2, Befestigungsart | gesteckt |
| Elektrischer Anschluss 3, Funktion | Steuerungsseite |
| Elektrischer Anschluss 3, Bauform | rund |
| Elektrischer Anschluss 3, Anschlussart | Stecker |
| Elektrischer Anschluss 3, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 3, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 3, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 3, belegte Pole/Adern | 2 |
| Elektrischer Anschluss 3, Befestigungsart | gesteckt |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 48 |
| Betriebsspannungsbereich AC in V (Spanne) | 0, 48 |
| Strombelastbarkeit bei 40°C | 3 A |
| Stoßspannungsfestigkeit | 0.5 kV |
| Kabellänge 1 | 2.4 m |
| Kabellänge 2 | 0.1 m |
| Leitungseigenschaft | Standard |
| Prüfbedingungen Leitung | Prüfbedingungen auf Anfrage |
| Kabelaufbau | 2x1,5 |
| Leiter-Nennquerschnitt | 1.5 mm2 |
| Schutzart | IP20 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -40, 85 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -25, 80 |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 2 |
| Werkstoff Kabelmantel | Gummi-Mischung |
| Farbe Kabelmantel | gelb |
| Farbe Gehäuse | schwarz |
| Dokumente |
|
Adressierleitung KASI-ADR Protokoll=AS-Interface, Konstruktiver Aufbau=T-Verteiler mit Kabel beidseitig, Verteilerart=2 auf 1, Zusätzliche Funktionen=Anschluss des Programmiergerätes an eine ASInterface Komponente über AS-I Flachkabel, Leitungsbezeichnung=ohne Schildträger
