Festo

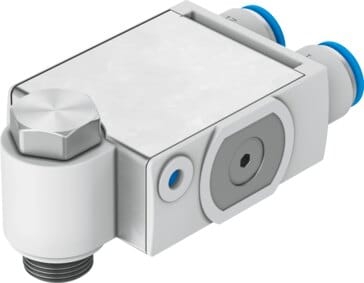

1927030 - Drossel-Rückschlagventil
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Ventilfunktion | Abluft-Drossel-Rückschlagfunktion |
| Pneumatischer Anschluss 1 | QS-8 |
| Pneumatischer Anschluss 2 | G1/4 |
| Betätigungsart | manuell |
| Anschluss Steuerluft 21 | QS-8 |
| Einstellelement | Innensechskant |
| Befestigungsart | einschraubbar |
| Normalnenndurchfluss in Drosselrichtung | 590 l/min |
| Normalnenndurchfluss in Rückschlagrichtung in l/min (Spanne) | 310, 540 |
| Betriebsdruck in bar (Spanne) | 0.2, 10 |
| Steuerdruck in bar (Spanne) | 2, 10 |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Werkstoff Gehäuse | PBT |
| Einbaulage | beliebig |
| Betätigungsart gesteuerte Rückschlagfunktion | pneumatisch |
| Manuelle Entlüftungsfunktion | tastend |
| Schwenkbarkeit | 360 deg/keine Dauerschwenkbarkeit zulässig |
| Betriebsdruck kompletter Temperaturbereich in bar (Spanne) | 0.2, 10 |
| Normaldurchfluss in Drosselrichtung 0,6->0 MPa (6->0 bar, 87->0 psi) | 940 l/min |
| Normaldurchfluss in Rückschlagrichtung 0,6->0 MPa (6->0 bar, 87->9 psi) betätigt in l/min (Spanne) | 830, 1000 |
| Normaldurchfluss in Rückschlagrichtung 0,6->0 MPa (6->0 bar, 87->0 psi) unbetätigt in l/min (Spanne) | 840, 1000 |
| Normalnenndurchfluss in Rückschlagrichtung betätigt in l/min (Spanne) | 315, 540 |
| Normalnenndurchfluss in Rückschlagrichtung unbetätigt in l/min (Spanne) | 310, 540 |
| Schaltzeit aus | 11 ms |
| Schaltzeit ein | 8 ms |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Mediumstemperatur in °C (Spanne) | -10, 60 |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Nenn-Anziehdrehmoment | 11 Nm |
| Toleranz zum Nenn-Anziehdrehmoment | ± 20 % |
| Zulässiges Betätigungsmoment Regulierschraube | 1 Nm |
| Produktgewicht | 73.9 g |
| Werkstoff Abdeckung | ES-BE |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | PBT |
| Werkstoff Dichtungen | NBR |
| Werkstoff Hohlschraube | Aluminium-Knetlegierung |
| Werkstoff Hülse | Aluminium-Knetlegierung |
| Werkstoff Lösering | POM |
| Werkstoff Regulierschraube | Messing |
| Dokumente |
|
Drossel-Rückschlagventil VFOF-LE-BAH-G14-Q8 Ventilfunktion=Abluft-Drossel-Rückschlagfunktion, Pneumatischer Anschluss 1=QS-8, Pneumatischer Anschluss 2=G1/4, Betätigungsart=manuell, Anschluss Steuerluft 21=QS-8
