Festo

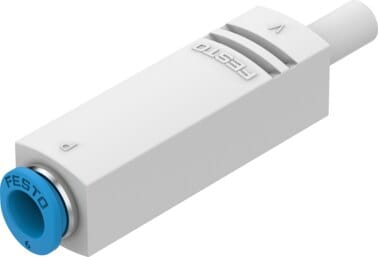

193556 - Vakuumsaugdüse
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Nennweite Lavaldüse | 0.7 mm |
| Rastermaß | 13 mm |
| Einbaulage | beliebig |
| Ejektorcharakteristik | Inline,hohes Vakuum |
| Konstruktiver Aufbau | Gerade Form |
| Betriebsdruck für max. Saugvolumenstrom | 7 bar |
| Betriebsdruck in bar (Spanne) | 1, 8 |
| Betriebsdruck für max. Vakuum | 5.8 bar |
| Max. Vakuum | 86 % |
| Nennbetriebsdruck | 6 bar |
| Max. Saugvolumenstrom gegen Atmosphäre | 13.5 l/min |
| Belüftungszeit bei Nennbetriebsdruck | 2 s |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Mediumstemperatur in °C (Spanne) | 0, 60 |
| Umgebungstemperatur in °C (Spanne) | 0, 60 |
| Produktgewicht | 12 g |
| Befestigungsart | Leitungseinbau |
| Pneumatischer Anschluss 1 | QS-6 |
| Pneumatischer Anschluss 3 | nicht gefasst |
| Vakuumanschluss | Steckhülse QS-6 |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Fangdüse | POM |
| Werkstoff Gehäuse | POM-verstärkt |
| Werkstoff Strahldüse | Aluminium-Knetlegierung |
| Werkstoff Verschraubung | Messing,vernickelt |
| Dokumente |
|
Vakuumsaugdüse VN-07-M-I3-PQ2-VT2 Inline, hoher Unterdruck, Baubreite 14 mm, mit Steckanschluss und Steckhülse. Nennweite Lavaldüse=0,7 mm, Rastermaß=13 mm, Einbaulage=beliebig, Ejektorcharakteristik=(* hohes Vakuum, * Inline), Konstruktiver Aufbau=Gerade Form
