Festo

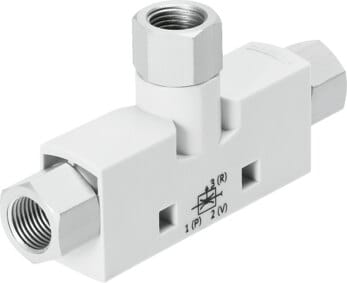

193627 - Vakuumsaugdüse
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Nennweite Lavaldüse | 0.45 mm |
| Rastermaß | 14 mm |
| Einbaulage | beliebig |
| Ejektorcharakteristik | Inline,hoher Saugvolumenstrom |
| Konstruktiver Aufbau | T-Form |
| Betriebsdruck für max. Saugvolumenstrom | 6 bar |
| Betriebsdruck in bar (Spanne) | 1, 8 |
| Nennbetriebsdruck | 6 bar |
| Max. Saugvolumenstrom gegen Atmosphäre | 12 l/min |
| Belüftungszeit bei Nennbetriebsdruck | 1.57 s |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Mediumstemperatur in °C (Spanne) | 0, 60 |
| Umgebungstemperatur in °C (Spanne) | 0, 60 |
| Max. Anziehdrehmoment | 0.5 Nm |
| Produktgewicht | 22 g |
| Befestigungsart | mit Durchgangsbohrung,mit Zubehör |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 3 | G1/8 |
| Vakuumanschluss | G1/8 |
| Werkstoff Anschlussgewinde | Aluminium-Knetlegierung eloxiert |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Fangdüse | POM |
| Werkstoff Gehäuse | POM-verstärkt |
| Werkstoff Strahldüse | Aluminium-Knetlegierung |
| Dokumente |
|
Vakuumsaugdüse VN-05-N-T3-PI4-VI4-RI4 Inline, hoher Saugvolumenstrom, Baubreite 14 mm, T-Form mit Innengewinde. Nennweite Lavaldüse=0,45 mm, Rastermaß=14 mm, Einbaulage=beliebig, Ejektorcharakteristik=(* hoher Saugvolumenstrom, * Inline), Konstruktiver Aufbau=T-Form
