Festo

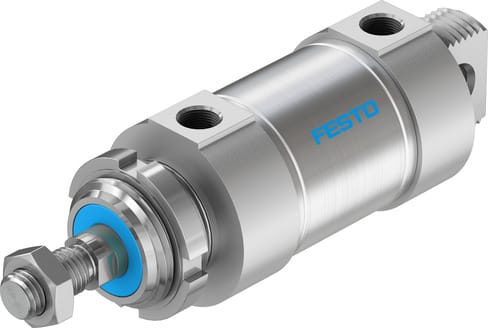

193995 - Rundzylinder
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Kolbenstangenzylinder |
| Kategorielevel 5 | Rundzylinder |
| Kategorielevel 6 | DSNU |
| Kategorielevel 7 | DSNU-63- - |
| Hub | 1 mm ... 500 mm |
| Kolben-Ø | 63 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig selbsteinstellende pneumatische Endlagendämpfung pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben Kolbenstange Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Verlängertes Kolbenstangen-Außengewinde Innengewinde an der Kolbenstange Sondergewinde an der Kolbenstange Kolbenstangen-Aussengewinde einseitig verkürzt Verlängerte Kolbenstange Klemmeinheit an der Kolbenstange Druckluftanschluss axial mit Direktbefestigung Druckluftanschluss quer Metallabstreifer Mit Verdrehsicherung Hoher Korrosionsschutz Staubschutz Konstante langsame Bewegung Reibungsarm Durchgehende Kolbenstange Warmfeste Dichtungen max. 120 °C einseitige Kolbenstange |
| Betriebsdruck | 1 bar ... 10 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX) Zone 1 (UKEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 21 (UKEX) Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L VDMA24364-Zone III |
| Umgebungstemperatur | -20 °C ... 120 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 1682 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 1870 N |
| Bewegte Masse bei 0 mm Hub | 459 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 25 g |
| Grundgewicht bei 0 mm Hub | 1445 g |
| Gewichtszuschlag pro 10 mm Hub | 44 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss | G3/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | hochlegierter Stahl rostfrei |
| Verdrehsicherung/Führung | quadratische Kolbenstange |
| Werkstoff Dichtungen | NBR TPE-U(PU) |
| Ex-Schutz Zulassung außerhalb der EU | EPL Db (GB) EPL Gb (GB) |
| Dämpfungslänge | 21 mm |
| Dokumente |
|
Verlängertes Kolbenstangen-Außengewinde Innengewinde an der Kolbenstange Sondergewinde an der Kolbenstange Kolbenstangen-Aussengewinde einseitig verkürzt Verlängerte Kolbenstange Klemmeinheit an der Kolbenstange Druckluftanschluss axial mit Direktbefestigung Druckluftanschluss quer Metallabstreifer Mit Verdrehsicherung Hoher Korrosionsschutz Staubschutz Konstante langsame Bewegung Reibungsarm Durchgehende Kolbenstange Warmfeste Dichtungen max. 120 °C einseitige Kolbenstange
