Festo
195740 - Busknoten
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 50 mm x 107 mm x 50 mm,(inkl. Verkettungsblock) |
| Feldbus-Schnittstelle | 2x M12x1, 5-polig, B-codiert,Dose Sub-D, 9-polig,Konfektionierbarer Stecker Sub-D |
| Gerätespezifische Diagnose | Unterspannung Module,Diagnose-Speicher,Kanal- und modulorientierte Diagnose |
| Kommunikationstypen | DPV0: zyklische Kommunikation,DPV1: Azyklische Kommunikation |
| Parametrierung | Systemparameter,Failsafe-Reaktion,Diagnoseverhalten,Forcen von Kanälen,Signal-Setup |
| Konfigurations-Unterstützung | GSD-Datei |
| Zusätzliche Funktionen | Start-up Parametrierung in Klartext über Feldbus,Systemstatus über Prozessdaten abbildbar,Zusätzliche Diagnose-Schnittstelle für Bediengeräte,- Azyklischer Datenzugriff über "DPV1",Kanalbezogene Diagnose über Feldbus |
| Bedienelemente | DIL-Schalter |
| Baudrate | 96 ... 12000 kbit/s |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 200 mA |
| Nennbetriebsspannung DC | 24 V |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Schutzart | IP65,IP67 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 115 g |
| Max. Adressvolumen Ausgänge | 64 Byte |
| Max. Adressvolumen Eingänge | 64 Byte |
| Protokoll | Profibus DP |
| LED-Anzeige busspezifisch | BF: Busfehler |
| LED-Anzeige produktspezifisch | PL: Lastversorgung,SF: Systemfehler,M: Modify, Parametrierung,PS: Elektronikversorgung, Sensorversorgung |
| Werkstoff Gehäuse | PC,PA-verstärkt |
| Dokumente |
|

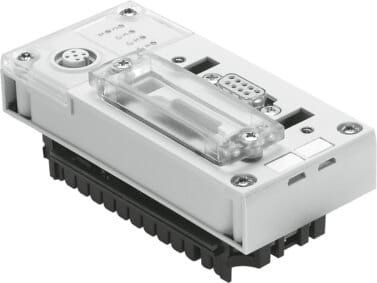

Busknoten CPX-FB13 für modulares elektrisches Terminal CPX. Abmessungen B x L x H=(* (inkl. Verkettungsblock), * 50 mm x 107 mm x 50 mm), Feldbus-Schnittstelle=(* 2x M12x1, 5-polig, B-codiert, * Dose Sub-D, 9-polig, * Konfektionierbarer Stecker Sub-D), Gerätespezifische Diagnose=(* Kanal- und modulorientierte Diagnose, * Unterspannung Module, * Diagnose-Speicher), Kommunikationstypen=(* DPV0: zyklische Kommunikation, * DPV1: Azyklische Kommunikation), Parametrierung=(* Diagnoseverhalten, * Failsafe-Reaktion, * Forcen von Kanälen, * Signal-Setup, * Systemparameter)
