Festo

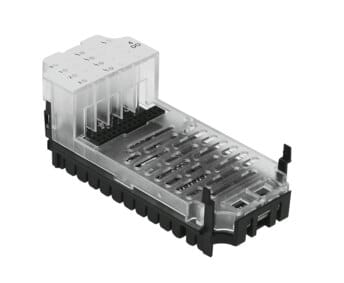

195754 - Ausgangsmodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 50 mm x 107 mm x 50 mm,(inkl. Verkettungsblock und Anschlusstechnik) |
| Anzahl Ausgänge | 4 |
| Diagnose | Unterspannung Ausgänge,Kurzschluss/Überlast pro Kanal |
| Parametrierung | Failsafe pro Kanal,Forcen pro Kanal,Idle Mode pro Kanal,Überwachung Modul,Verhalten nach Kurzschluss |
| LED Anzeigen | 1 Sammeldiagnose,4 Kanaldiagnose,4 Kanalstatus |
| Absicherung (Kurzschluss) | interne elektronische Sicherung pro Kanal |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 16 mA |
| Max. Stromversorgung pro Kanal | 1 A (24 W Lampenlast) |
| Max. Summenstrom Ausgänge pro Modul | 4 A |
| Nennbetriebsspannung DC | 24 V |
| Potenzialtrennung Kanal - Interner Bus | Ja, bei Zwischeneinspeisung |
| Potenzialtrennung Kanal - Kanal | nein |
| Korrosionsbeständigkeitsklasse KBK | (im eingebauten Zustand),1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Schutzart | Abhängig vom Anschlussblock |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 42 g |
| Kennlinie Ausgänge | in Anlehnung an IEC1131-T2 |
| Schaltlogik Ausgänge | PNP (plusschaltend) |
| Werkstoff Gehäuse | PC,PA-verstärkt |
| Dokumente |
|
Ausgangsmodul CPX-4DA für modulares elektrisches Terminal CPX, 4 digitale Ausgänge. Abmessungen B x L x H=(* (inkl. Verkettungsblock und Anschlusstechnik), * 50 mm x 107 mm x 50 mm), Anzahl Ausgänge=4, Diagnose=(* Kurzschluss/Überlast pro Kanal, * Unterspannung Ausgänge), Parametrierung=(* Failsafe pro Kanal, * Forcen pro Kanal, * Idle Mode pro Kanal, * Verhalten nach Kurzschluss, * Überwachung Modul), LED Anzeigen=(* 1 Sammeldiagnose, * 4 Kanaldiagnose, * 4 Kanalstatus)
