Festo

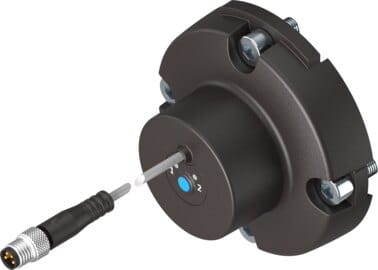

2393549 - Positionssensor
Produkt Information
Hersteller-Artikelname:Positionssensor
Hersteller-Artikelnummer:2393549
Hersteller-Typenschlüssel:SRBS-Q12-32-E270-EP-1-S-M8
Hersteller-Artikelbeschreibung:Positionssensor SRBS-Q12-32-E270-EP-1-S-M8 dient zur Erfassung der Drehbewegung der Welle auf Drehantrieben, die Abfrage erfolgt magnetisch und Kontaktlos. Bauform=rund, Basierend auf Norm=EN 60947-5-2, Zulassung=(* RCM Mark, * c UL us - Listed (OL)), CE-Zeichen (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), UKCA-Zeichen (siehe Konformitätserklärung)=(* nach UK Vorschriften für EMV, * nach UK RoHS Vorschriften)
Bestelleinheit:1 Stück
111,62 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: SRBS-Q12-32-E270-EP-1-S-M8 von Festo
| Eigenschaft | Wert |
|---|---|
| Bauform | rund |
| Basierend auf Norm | EN 60947-5-2 |
| Zulassung | RCM Mark,c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-RoHS-RL |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV,nach UK RoHS Vorschriften |
| KC-Zeichen | KC-EMV |
| Besondere Eigenschaften | ölbeständig |
| Werkstoffhinweis | Halogenfrei,RoHS konform |
| Messgröße | Drehwinkel |
| Messprinzip | magnetisch Hall |
| Erfassungsbereich | > 270 deg deg |
| Umgebungstemperatur in °C (Spanne) | -20, 70 |
| Abtastintervall typ. | 3 ms |
| Schaltausgang | 2 x PNP oder 2 x NPN umschaltbar |
| Schaltelementfunktion | Öffner/Schließer umschaltbar |
| Wiederholbarkeit Schaltpunkt | <= 1 ° |
| Einschaltzeit | < 4 ms ms |
| Ausschaltzeit | < 4 ms ms |
| Max. Schaltfrequenz | 125 Hz |
| Max. Ausgangsstrom | 50 mA |
| Max. Schaltleistung DC | 1.5 W |
| Spannungsfall | < 1 V V |
| Reststrom | < 0,05 mA mA |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | vorhanden |
| Bemessungsbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich DC in V (Spanne) | 10, 30 |
| Restwelligkeit | 10 % |
| Leerlaufstrom | <= 20 mA mA |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss 1, Anschlussart | Kabel mit Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Abgangsrichtung Anschluss | längs |
| Werkstoff Steckkontakte | Kupfer-Legierung vergoldet |
| Prüfbedingungen Leitung | Biegewechselfestigkeit nach Festo Norm,Schleppkette: 5 Millionen Zyklen, Biegeradius 28 mm,Torsionsfestigkeit: > 300 000 Zyklen, ±270°/0,1 m |
| Kabellänge | 0.3 m |
| Leitungseigenschaft | Schleppkette+Roboter |
| Farbe Kabelmantel | grau |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Kabeldurchmesser | 2.9 mm |
| Befestigungsart | festgeschraubt |
| Einbaulage | beliebig |
| Produktgewicht | 81 g |
| Farbe Gehäuse | schwarz |
| Werkstoff Gehäuse | PA-verstärkt,Polyester |
| Werkstoff Überwurfmutter | Messing vernickelt |
| Werkstoff Folie | Polyester |
| Schaltzustandsanzeige | LED gelb |
| Einstellmöglichkeiten | Taste |
| Lagertemperatur in °C (Spanne) | -30, 70 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -20, 70 |
| Schutzart | IP65,IP68 |
| Schutzklasse | III |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 3 nach FN 942017-4 und EN 60068-2-6 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Dokumente |
|
Weitere Informationen zu: SRBS-Q12-32-E270-EP-1-S-M8 von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.081 kg |
| Ursprungsland** | BG |
| Zolltarifnummer | 85365019 |
| RoHS konform | Ja |
| Hersteller | Festo |
