Festo

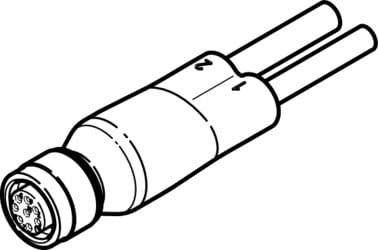

2903567 - DUO-Leitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Basierend auf Norm | EN 61076-2-101 |
| Konstruktiver Aufbau | Y-Verteiler mit Kabel feldgeräte- und steuerungsseitig |
| Verteilerart | 1 auf 2 |
| Zusätzliche Funktionen | Anschluss von Sensor und Steuerung an Proportional-Druckregelventil |
| Leitungsbezeichnung | ohne Schildträger |
| Produktgewicht | 377 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | Gerade |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 8 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 6 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Anschlussart | Kabel |
| Elektrischer Anschluss 2, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 5 |
| Elektrischer Anschluss 3, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 3, Anschlussart | Kabel |
| Elektrischer Anschluss 3, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss 3, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 3, belegte Pole/Adern | 3 |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Betriebsspannungsbereich AC in V (Spanne) | 0, 30 |
| Strombelastbarkeit bei 40°C | 2 A |
| Stoßspannungsfestigkeit | 0.8 kV |
| Kabellänge 1 | 5 m |
| Kabellänge 2 | 5 m |
| Kabeldurchmesser 1 | 5.3 mm |
| Kabeldurchmesser 2 | 4.5 mm |
| Kabelaufbau | 3x0,25,5x0,25,geschirmt |
| Leiter-Nennquerschnitt | 0.25 mm2 |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -25, 80 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -5, 80 |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 3 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | schwarz |
| Werkstoff Gehäuse | TPE-U(PUR) |
| Farbe Gehäuse | schwarz |
| Werkstoff Schraubverriegelung | Messing, vernickelt |
| Werkstoff Dichtungen | FPM |
| Werkstoff Steckkontakte | Messing, vergoldet |
| Werkstoff Isolierhülle | PVC |
| Dokumente |
|
DUO-Leitung NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 Basierend auf Norm=EN 61076-2-101, Konstruktiver Aufbau=Y-Verteiler mit Kabel feldgeräte- und steuerungsseitig, Verteilerart=1 auf 2, Zusätzliche Funktionen=Anschluss von Sensor und Steuerung an Proportional-Druckregelventil, Leitungsbezeichnung=ohne Schildträger
