Festo
2931682 - Quetschventil
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Konstruktiver Aufbau | Quetschventil pneumatisch betätigt |
| Betätigungsart | pneumatisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Clamp nach DIN 32676 Reihe A |
| Nennweite DN | 6 |
| Ventilfunktion | 2/2 offen monostabil |
| Strömungsrichtung | reversibel |
| Mediumsdruck in MPa (Spanne) | 0, 0.4 |
| Mediumsdruck in bar (Spanne) | 0, 4 |
| Mediumsdruck psi in psi (Spanne) | 0, 58 |
| Betriebsdruck Mpa in MPa (Spanne) | 0.1, 0.65 |
| Betriebsdruck in bar (Spanne) | 1, 6.5 |
| Betriebsdruck in psi (Spanne) | 14.5, 94.25 |
| Nenndruck Armatur | 10 |
| Differenzdruck (MPa) | 0.25 MPa |
| Differenzdruck | 2.5 bar |
| Differenzdruck (psi) | 36.25 psi |
| Berstdruck | 1.6 MPa |
| Berstdruck | 16 bar |
| Berstdruck | 232 psi |
| Überlastdruck | 0.78 MPa |
| Überlastdruck | 7.8 bar |
| Überlastdruck (psi) | 113.1 psi |
| Rückstellart | Rückprallelastizität |
| Steuerart | fremdgesteuert |
| Anschluss Steuerhilfsluft 12 | M5 |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Medium | Druckluft nach ISO8573-1:2010 [-:-:-] |
| Max. Viskosität | 4000 mm2/s |
| Mediumstemperatur in °C (Spanne) | -5, 150 |
| Umgebungstemperatur in °C (Spanne) | -5, 60 |
| Lagertemperatur in °C (Spanne) | 5, 30 |
| Durchfluss Kv | 0.7 m3/h |
| Schaltzeit ein | 125 ms |
| Schaltzeit aus | 125 ms |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoffnummer Gehäuse | 1.4404 |
| Werkstoff Gehäusedeckel | hochlegierter Stahl rostfrei |
| Werkstoff Dichtungen | FPM |
| Werkstoff Absperrelement | VMQ (Silikon) |
| Produktgewicht | 215 g |
| Lebensmitteltauglichkeit | siehe Konformitätserklärung |
| Werkstoff Schale | PA6 |
| Dokumente |
|

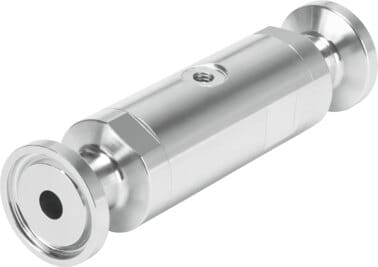

Quetschventil VZQA-C-M22U-6-S5S5-V4V4S1-4 Pneumatisch betätigtes Quetschventil in Edelstahl, Sicherheitsstellung geöffnet, Klemmstutzen-Anschluss, DN6, Lebensmittelbedarfsgegenstand. Konstruktiver Aufbau=Quetschventil pneumatisch betätigt, Betätigungsart=pneumatisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau
