Festo

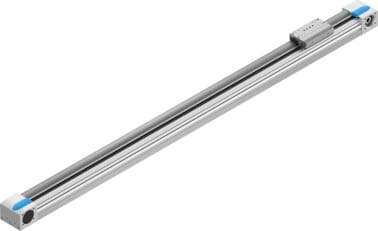

3012497 - Zahnriemenachse
Produkt Information
Hersteller-Artikelname:Zahnriemenachse
Hersteller-Artikelnummer:3012497
Hersteller-Typenschlüssel:EGC-70-1000-TB-KF-0H-GK
Hersteller-Artikelbeschreibung:Zahnriemenachse EGC-70-1000-TB-KF-0H-GK mit Kugelumlaufführung Antriebsritzel Wirkdurchmesser=24,83 mm, Arbeitshub=1000 mm, Baugröße=70, Hubreserve=0 mm, Zahnriemen-Dehnung=0,08 %
Bestelleinheit:1 Stück
1.496,64 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: EGC-70-1000-TB-KF-0H-GK von Festo
| Eigenschaft | Wert |
|---|---|
| Antriebsritzel Wirkdurchmesser | 24.83 mm |
| Arbeitshub | 1000 mm |
| Baugröße | 70 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.08 % |
| Zahnriemen-Teilung | 3 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Zahnriemen |
| Motorart | Schrittmotor,Servomotor |
| Max. Beschleunigung | 50 m/s2 |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,08 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Flächenmomente 2. Grades Ix | 395000 mm4 |
| Flächenmomente 2. Grades Iy | 577000 mm4 |
| Max. Kraft Fy | 1850 N |
| Max. Kraft Fz | 1850 N |
| Max. Leerlauf- Verschiebewiderstand | 14.5 N |
| Max. Moment Mx | 16 Nm |
| Max. Vorschubkraft Fx | 100 N |
| Torsionsträgheitsmoment It | 240000 mm4 |
| Massenträgheitsmoment JH pro Meter Hub | 0.11 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 1.54 kgcm2 |
| Vorschubkonstante | 78 mm/U |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Profil | Aluminium-Knetlegierung,eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Zahnriemenklemmkörper | vernickelt |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Dokumente |
|
Weitere Informationen zu: EGC-70-1000-TB-KF-0H-GK von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 6.1 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84799070 |
| RoHS konform | Ja |
| Hersteller | Festo |
