Festo

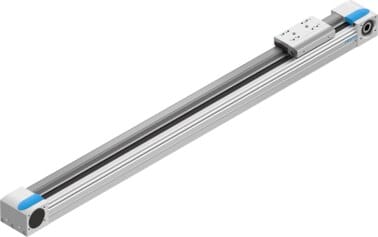

3013356 - Zahnriemenachse
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Antriebsritzel Wirkdurchmesser | 28.65 mm |
| Arbeitshub | 800 mm |
| Baugröße | 80 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.24 % |
| Zahnriemen-Teilung | 3 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Zahnriemen |
| Motorart | Schrittmotor,Servomotor |
| Max. Beschleunigung | 50 m/s2 |
| Max. Geschwindigkeit | 5 m/s |
| Wiederholgenauigkeit | ±0,08 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Flächenmomente 2. Grades Ix | 844000 mm4 |
| Flächenmomente 2. Grades Iy | 1.16e+006 mm4 |
| Max. Kraft Fy | 3050 N |
| Max. Kraft Fz | 3050 N |
| Max. Leerlauf- Verschiebewiderstand | 28 N |
| Max. Moment Mx | 36 Nm |
| Max. Vorschubkraft Fx | 350 N |
| Torsionsträgheitsmoment It | 551000 mm4 |
| Massenträgheitsmoment JH pro Meter Hub | 0.19 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 2.05 kgcm2 |
| Vorschubkonstante | 90 mm/U |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Profil | Aluminium-Knetlegierung,eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Zahnriemenklemmkörper | Edelstahlguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Dokumente |
|
Zahnriemenachse EGC-80-800-TB-KF-0H-GK mit Kugelumlaufführung Antriebsritzel Wirkdurchmesser=28,65 mm, Arbeitshub=800 mm, Baugröße=80, Hubreserve=0 mm, Zahnriemen-Dehnung=0,24 %
