Festo

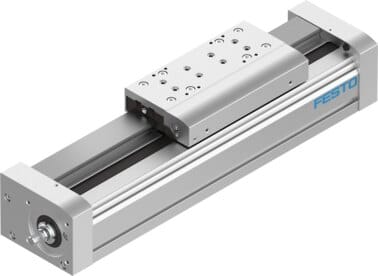

3013572 - Spindelachse
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Arbeitshub | 200 mm |
| Baugröße | 120 |
| Hubreserve | 0 mm |
| Spindeldurchmesser | 25 mm |
| Spindelsteigung | 10 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Kugelumlaufspindel |
| Motorart | Schrittmotor,Servomotor |
| Spindel-Typ | Kugelumlaufspindel |
| Max. Beschleunigung | 15 m/s2 |
| Max. Geschwindigkeit in m/s (Spanne) | 0.6, 0.75 |
| Wiederholgenauigkeit | ±0,02 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Flächenmomente 2. Grades Ix | 5.01e+006 mm4 |
| Flächenmomente 2. Grades Iy | 5.82e+006 mm4 |
| Flächenmomente 2. Grades Iz | 5.01e+006 mm4 |
| Max. Kraft Fy | 6890 N |
| Max. Kraft Fz | 6890 N |
| Max. Moment Mx | 144 Nm |
| Max. Radialkraft am Antriebsschaft | 500 N |
| Max. Vorschubkraft Fx | 1500 N |
| Torsionsträgheitsmoment It | 1.43e+006 mm4 |
| Massenträgheitsmoment JH pro Meter Hub | 2.756 kgcm2 |
| Vorschubkonstante | 10 mm/U |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Mitnehmer | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Profil | Aluminium-Knetlegierung,eloxiert |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Stahl |
| Dokumente |
|
Spindelachse EGC-120-200-BS-10P-KF-0H-ML-GK mit Kugelumlaufführung Arbeitshub=200 mm, Baugröße=120, Hubreserve=0 mm, Spindeldurchmesser=25 mm, Spindelsteigung=10 mm/U
