Festo

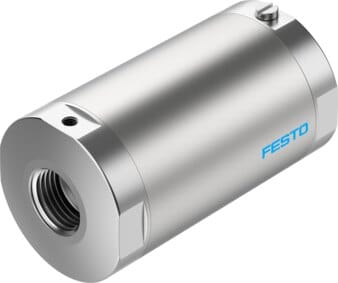

3412429 - Quetschventil
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Konstruktiver Aufbau | Quetschventil pneumatisch betätigt |
| Betätigungsart | pneumatisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | 1/2 NPT |
| Nennweite DN | 15 |
| Ventilfunktion | 2/2 geschlossen monostabil |
| Strömungsrichtung | reversibel |
| Mediumsdruck in MPa (Spanne) | 0, 0.2 |
| Mediumsdruck in bar (Spanne) | 0, 2 |
| Mediumsdruck psi in psi (Spanne) | 0, 29 |
| Betriebsdruck Mpa in MPa (Spanne) | 0.35, 0.6 |
| Betriebsdruck in bar (Spanne) | 3.5, 6 |
| Betriebsdruck in psi (Spanne) | 50.75, 87 |
| Nenndruck Armatur | 10 |
| Berstdruck | 1.6 MPa |
| Berstdruck | 16 bar |
| Berstdruck | 232 psi |
| Rückstellart | mechanische Feder |
| Steuerart | fremdgesteuert |
| Anschluss Steuerhilfsluft 12 | M5 |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:1] |
| Medium | Wasser,Druckluft nach ISO 8573-1:2010 [-:-:1] |
| Max. Viskosität | 4000 mm2/s |
| Mediumstemperatur in °C (Spanne) | -5, 100 |
| Umgebungstemperatur in °C (Spanne) | -5, 60 |
| Lagertemperatur in °C (Spanne) | 5, 30 |
| Durchfluss Kv | 5 m3/h |
| Schaltzeit ein | 150 ms |
| Schaltzeit aus | 250 ms |
| Werkstoffhinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoffnummer Gehäuse | 1.4301 |
| Werkstoff Gehäusedeckel | hochlegierter Stahl rostfrei |
| Werkstoffnummer Gehäusedeckel | 1.4404 / AISI 316L |
| Werkstoff Dichtungen | FPM |
| Werkstoff Absperrelement | VMQ (Silikon) |
| Produktgewicht | 549 g |
| Lebensmitteltauglichkeit | siehe Konformitätserklärung |
| Werkstoff Schale | PPS |
| Dokumente |
|
Quetschventil VZQA-C-M22C-15-TT-V2V4S1-2 Konstruktiver Aufbau=Quetschventil pneumatisch betätigt, Betätigungsart=pneumatisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau
