Festo

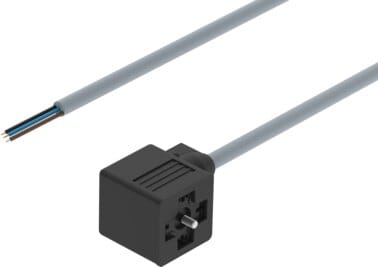

3679776 - Verbindungsleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Zulassung | c CSA us (OL) |
| Schaltzustandsanzeige | LED gelb |
| Zusätzliche Funktionen | Schutzbeschaltung |
| Leitungsbezeichnung | ohne Schildträger |
| Produktgewicht | 80 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | eckig |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild Form A basierend auf EN 175301-803 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 4 |
| Elektrischer Anschluss 1, Befestigungsart | auf Magnetventil mit Zentralschraube M3 |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Anschlussart | Kabel |
| Elektrischer Anschluss 2, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 3 |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Nennbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich AC in V (Spanne) | 18, 30 |
| Nennbetriebsspannung AC | 24 V |
| Strombelastbarkeit bei 40°C | 4 A |
| Stoßspannungsfestigkeit | 0.8 kV |
| Schutzleiteranschluss | vorhanden |
| Kabellänge | 0.6 m |
| Leitungseigenschaft | Standard |
| Prüfbedingungen Leitung | Prüfbedingungen auf Anfrage |
| Kabeldurchmesser | 5.9 mm |
| Toleranz Kabeldurchmesser | ± 0,3 mm |
| Kabelaufbau | 3x0,75 |
| Schutzart | IP67 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -25, 80 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -25, 80 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-RoHS-RL |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Verschmutzungsgrad | 3 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | grau |
| Werkstoff Gehäuse | TPE-U(PUR) |
| Farbe Gehäuse | schwarz |
| Werkstoff Isolierhülle | PP |
| Dokumente |
|
Verbindungsleitung NEBV-A1W3F-P-K-0.6-N-LE3 Zulassung=c CSA us (OL), Schaltzustandsanzeige=LED gelb, Zusätzliche Funktionen=Schutzbeschaltung, Leitungsbezeichnung=ohne Schildträger, Produktgewicht=80 g
