Festo

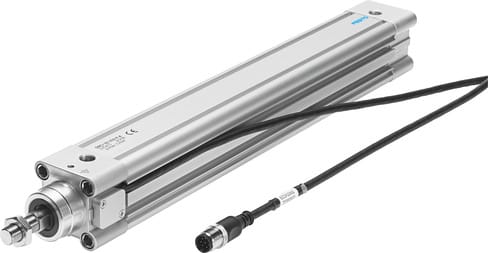

535411 - Normzylinder
Produkt Information
Hersteller-Artikelname:Normzylinder
Hersteller-Artikelnummer:535411
Hersteller-Typenschlüssel:DNCI-32- -
Hersteller-Artikelbeschreibung:Feststelleinheit angebaut
Verlängerte Kolbenstange
einseitige Kolbenstange
mit zwei Messköpfen
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DNCI-32- - von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Servopneumatische Positioniersysteme |
| Kategorielevel 4 | Antriebe mit Wegmesssystem |
| Kategorielevel 5 | Linearantriebe mit Wegmesssystem |
| Kategorielevel 6 | DNCI |
| Kategorielevel 7 | DNCI-32- - |
| Hub | 10 mm ... 2000 mm |
| Kolben-Ø | 32 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Konstruktiver Aufbau | Kolben Kolbenstange Profilrohr |
| Positionserkennung | für Näherungsschalter mit Wegmesssystem integriert |
| Varianten | Feststelleinheit angebaut Verlängerte Kolbenstange einseitige Kolbenstange mit zwei Messköpfen |
| Betriebsdruck | ≤174 psi |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV nach UK RoHS Vorschriften |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [6:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Taupunkt min. 10 °C unterhalb der Umgebungs- und Mediumstemperatur |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -20 °C ... 80 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 415 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 415 N ... 483 N |
| Bewegte Masse bei 0 mm Hub | 95 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 8 g |
| Grundgewicht bei 0 mm Hub | 521 g |
| Gewichtszuschlag pro 10 mm Hub | 30 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung |
| Basierend auf Norm | ISO 15552 (bisher auch VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290) |
| Aufprallenergie in den Endlagen | 0.1 J |
| Verdrehsicherung/Führung | Zweiflach-Kolbenstange |
| Werkstoff Dichtungen | NBR TPE-U(PU) |
| Werkstoff Schrauben | Stahl |
| Messprinzip Wegmesssystem | digital |
| Schutzart | IP65 nach IEC 60529 |
| Nennbetriebsspannung DC | 5 V |
| Hub ServoPneumatisches Positionieren | 100 mm ... 500 mm |
| Hub Soft Stop | 100 mm ... 500 mm |
| Hubreduzierung in den Endlagen | >= 10 mm |
| kleinster Positionierhub | 3% vom max. Hub jedoch maximal 20 mm |
| Einbaulage Positionieren | beliebig |
| Einbaulage Soft Stop | beliebig |
| Betriebsdruck Positionieren/Soft Stop | 4 bar ... 8 bar |
| Max. Verfahrgeschwindigkeit | >1.5 m/s |
| Min. Verfahrgeschwindigkeit | 0.05 m/s |
| Typische Positionierzeit Kurzhub, horizontal | 0,35/0,55 s |
| Typische Positionierzeit Langhub, horizontal | 0,45/0,7 s |
| Dauerschockfestigkeit nach DIN/IEC 68 Teil 2-82 | geprüft nach Schärfegrad 2 |
| Max. magnetisches Störfeld | 10KA/m in 100 mm Abstand |
| Schwingfestigkeit nach DIN/IEC 68 Teil 2-6 | geprüft nach Schärfegrad 2 |
| Max. Drehmoment der Verdrehsicherung | ≤0.05 Nm |
| Max. Massenlast, horizontal | 45 kg |
| Max. Massenlast, vertikal | 15 kg |
| Min. Massenlast, horizontal | 3 kg |
| Min. Massenlast, vertikal | 3 kg |
| Ausgangssignal | analog |
| Wiederholgenauigkeit in ± mm | 0.5 mm |
| Max. regelbare Kraft im Vorlauf | 435 N |
| Max. regelbare Kraft im Rücklauf | 374 N |
| Typische Reibkraft | 35 N |
| Wiederholgenauigkeit Soft Stop Zwischenposition | +/- 2 mm |
| Elektrischer Anschluss Wegmesssystem | 8-polig |
| Kabellänge | 1.5 m |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Werkstoff Sensordeckel | Aluminium |
| Werkstoff Sensorkopf | POM |
| Werkstoff Steckergehäuse | PBT |
| MTTF, Teilkomponente | 4761 Jahre, Sensor |
| Dokumente |
|
Weitere Informationen zu: DNCI-32- - von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
