Festo

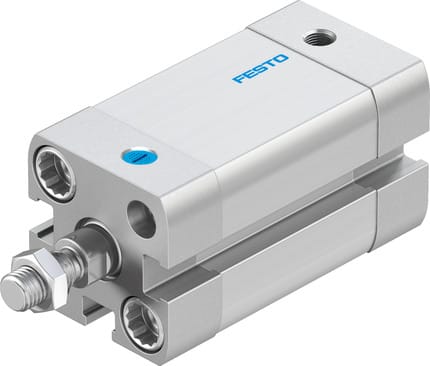

536415 - Kompaktzylinder
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Kolbenstangenzylinder |
| Kategorielevel 5 | Kompaktzylinder, Kurzhubzylinder, Flachzylinder |
| Kategorielevel 6 | AEN |
| Kategorielevel 7 | AEN-16- - |
| Hub | 1 mm ... 25 mm |
| Kolben-Ø | 16 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben Kolbenstange Profilrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Erhöhte Laufleistung Verlängertes Kolbenstangen-Außengewinde Sondergewinde an der Kolbenstange Verlängerte Kolbenstange Mit Verdrehsicherung Warmfeste Dichtungen max. 120 °C Typenschild gelasert ziehend einseitige Kolbenstange |
| Betriebsdruck | 1.5 bar ... 10 bar |
| Funktionsweise | einfachwirkend drückend ziehend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -20 °C ... 120 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 58 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 88 N |
| Bewegte Masse bei 0 mm Hub | 15 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 4 g |
| Grundgewicht bei 0 mm Hub | 79 g |
| Gewichtszuschlag pro 10 mm Hub | 14 g |
| Befestigungsart | wahlweise: mit Durchgangsbohrung mit Innengewinde mit Zubehör |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Bundschrauben | Stahl |
| Werkstoff Deckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Basierend auf Norm | ISO 21287 |
| Dokumente |
|
Erhöhte Laufleistung Verlängertes Kolbenstangen-Außengewinde Sondergewinde an der Kolbenstange Verlängerte Kolbenstange Mit Verdrehsicherung Warmfeste Dichtungen max. 120 °C Typenschild gelasert ziehend einseitige Kolbenstange
