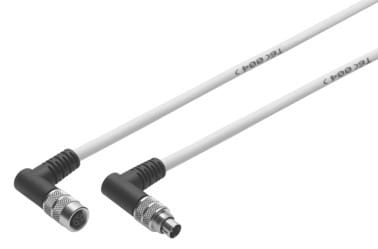

540330 - Verbindungsleitung
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Zusätzliche Funktionen | Kontakt 3 der Dose 1 mm voreilend |
| Leitungsbezeichnung | mit Zubehör |
| Anschlusshäufigkeit | 500 |
| Produktgewicht | 257.8 g |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlussart | Dose |
| Elektrischer Anschluss 1, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 1, Anschlusstechnik | M9x0,5 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 5 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Elektrischer Anschluss 2, Funktion | Steuerungsseite |
| Elektrischer Anschluss 2, Bauform | rund |
| Elektrischer Anschluss 2, Anschlussart | Stecker |
| Elektrischer Anschluss 2, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 2, Anschlusstechnik | M9x0,5 |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 2, belegte Pole/Adern | 5 |
| Elektrischer Anschluss 2, Befestigungsart | Schraubverriegelung |
| Betriebsspannungsbereich DC in V (Spanne) | 0, 30 |
| Strombelastbarkeit bei 40°C | 1.6 A |
| Hinweis zur Strombelastbarkeit bei 40 °C | 2,3 A für 0,34 mm²,3,6 A für 0,49 mm² |
| Stoßspannungsfestigkeit | 1.5 kV |
| Kabellänge | 5 m |
| Leitungseigenschaft | schleppkettentauglich |
| Prüfbedingungen Leitung | Prüfbedingungen auf Anfrage |
| Biegeradius, bewegliche Kabelverlegung | >= 75 mm mm |
| Kabeldurchmesser | 5.5 mm |
| Kabelaufbau | 2x0,25+2x0,34+0,49,geschirmt |
| Leiter-Nennquerschnitt | 0.25,0.34,0.49 mm2 |
| Schutzart | IP65,IP67 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne) | -5, 80 |
| Werkstoffhinweis | RoHS konform |
| Verschmutzungsgrad | 1 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Werkstoff Kabelmantel | TPE-U(PUR) |
| Farbe Kabelmantel | lichtgrau |
| Werkstoff Gehäuse | PA,PBT,TPE-U(PUR) |
| Farbe Gehäuse | schwarz |
| Werkstoff Schraubverriegelung | Messing, vernickelt |
| Werkstoff Steckkontakte | Bronze vergoldet,Messing, vergoldet |
| Werkstoff Isolierhülle | TPE-U(PUR) |
| Dokumente |
|
Verbindungsleitung KVI-CP-3-WS-WD-5 für Ventilinsel CPV und CP-Elektrik CTEC. Zusätzliche Funktionen=Kontakt 3 der Dose 1 mm voreilend, Leitungsbezeichnung=mit Zubehör, Anschlusshäufigkeit=500, Produktgewicht=257,8 g, Elektrischer Anschluss 1, Funktion=Feldgeräteseite
