Festo

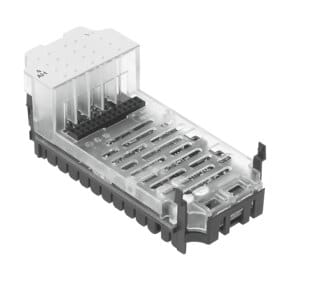

541484 - Analogmodul
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Abmessungen B x L x H | 50 mm x 107 mm x 50 mm,(inkl. Verkettungsblock und Anschlusstechnik) |
| Anzahl Eingänge | 4 |
| Diagnose | Parametrierfehler,Drahtbruch pro Kanal,Grenzwertverletzung pro Kanal,Kurzschluss Eingangssignal |
| Parametrierung | Signalbereich pro Kanal,Datenformat,Forcen pro Kanal,Grenzwertüberwachung/Kanal,Messwertglättung,Überwachung Drahtbruch/Kanal,Verhalten nach Kurzschluss |
| LED Anzeigen | 1 Sammeldiagnose |
| Interne Zykluszeit | 10 ms |
| Wiederholgenauigkeit | 0,15 % bei 25 °C |
| Absicherung (Kurzschluss) | interne elektronische Sicherung |
| Betriebsspannungsbereich DC in V (Spanne) | 18, 30 |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 50 mA |
| Gebrauchsfehlergrenze bezogen auf Umgebungstemperaturbereich | ±0,6 % |
| Grundfehlergrenze bei 25 °C | ±0,5 % |
| Nennbetriebsspannung DC | 24 V |
| Potenzialtrennung Kanal - Interner Bus | ja, ohne Verwendung der internen Sensorversorgung |
| Potenzialtrennung Kanal - Kanal | nein |
| Korrosionsbeständigkeitsklasse KBK | (im eingebauten Zustand),1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur in °C (Spanne) | -20, 70 |
| Schutzart | Abhängig vom Anschlussblock |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 47 g |
| Datenformat | 12 bit + Vorzeichen,skalierbar auf 15 bit |
| Max. Leitungslänge | 30 m,geschirmt |
| Sensorart | 0 - 20 mA,4 - 20 mA |
| Werkstoff Gehäuse | PC,PA-verstärkt |
| Dokumente |
|
Analogmodul CPX-4AE-I Abmessungen B x L x H=(* (inkl. Verkettungsblock und Anschlusstechnik), * 50 mm x 107 mm x 50 mm), Anzahl Eingänge=4, Diagnose=(* Drahtbruch pro Kanal, * Grenzwertverletzung pro Kanal, * Kurzschluss Eingangssignal, * Parametrierfehler), Parametrierung=(* Datenformat, * Forcen pro Kanal, * Grenzwertüberwachung/Kanal, * Messwertglättung, * Signalbereich pro Kanal, * Verhalten nach Kurzschluss, * Überwachung Drahtbruch/Kanal), LED Anzeigen=1 Sammeldiagnose
