Festo

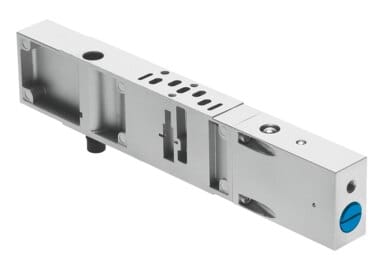

542884 - Vertikal-Drucksperrplatte
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Baubreite | 18 mm |
| Basierend auf Norm | ISO 15407-2 |
| Einbaulage | beliebig |
| Betriebsdruck Mpa | 1 MPa |
| Betriebsdruck | 10 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Niederspannungs-Richtlinie |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Schutzart | IP65,NEMA 4 |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 209 g |
| Befestigungsart Höhenverkettung | auf Einzelanschlussplatte,auf Verkettungsplatte |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Dokumente |
|
Vertikal-Drucksperrplatte VABF-S4-2-L1D1-C für Ventilinsel VTSA und VTSA-F, Normanschlussbild nach 15407-2, zur Montage zwischen Verkettungsplatte und Ventil, Versorgungsdruck der Insel wird abgesperrt. Demontage des Ventils ist ohne Druckabschaltung der Insel möglich. Baubreite=18 mm, Basierend auf Norm=ISO 15407-2, Einbaulage=beliebig, Betriebsdruck Mpa=1 MPa, Betriebsdruck=10 bar
