Festo

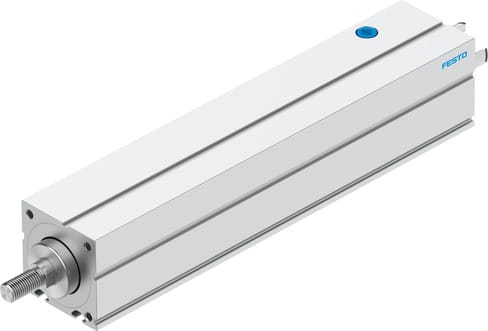

5428914 - Elektrozylinder
Produkt Information
Hersteller-Artikelname:Elektrozylinder
Hersteller-Artikelnummer:5428914
Hersteller-Typenschlüssel:EPCC-BS-60-
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: EPCC-BS-60- von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Elektrische Antriebe |
| Kategorielevel 4 | Elektrische Zylinder und Schlitten |
| Kategorielevel 5 | EPCC |
| Kategorielevel 6 | EPCC-BS-60- |
| Hub | 25 mm ... 500 mm |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Elektrozylinder mit Kugelgewindetrieb |
| Positionserkennung | für Näherungsschalter |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Metalle mit mehr als 1% Massenanteil Kupfer, Zink oder Nickel sind ausgeschlossen von der Verwendung. Ausgenommen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen |
| Umgebungstemperatur | 0 °C ... 60 °C |
| Bewegte Masse bei 0 mm Hub | 305 g ... 888 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 6.5 g ... 24.3 g |
| Grundgewicht bei 0 mm Hub | 1114 g ... 2728 g |
| Gewichtszuschlag pro 10 mm Hub | 69 g ... 87 g |
| Befestigungsart | mit Innengewinde mit Zubehör |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Kolbenstangengewinde | M12x1,25 |
| Kolbenstangenende | Außengewinde Innengewinde |
| Aufprallenergie in den Endlagen | 0.024 J |
| Symbol | 00991941 |
| Verdrehsicherung/Führung | gleitgeführt |
| Werkstoff Gehäuse | Aluminium-Knetlegierung gleiteloxiert |
| Lagertemperatur | -20 °C ... 60 °C |
| Schutzart | IP40 |
| Relative Luftfeuchtigkeit | 0 - 95 % nicht kondensierend |
| Max. Geschwindigkeit | 0.067 m/s ... 0.6 m/s |
| Wiederholgenauigkeit | ±0,02 mm |
| Reinraumklasse | Klasse 9 nach ISO 14644-1 |
| Max. Moment Mx | 0 Nm |
| Max. Moment My | 6.4 Nm |
| Max. Moment Mz | 6.4 Nm |
| Baugröße | 60 |
| Hubreserve | 0 mm |
| Max. Verdrehwinkel der Kolbenstange +/- | 1 deg |
| Reversierspiel | 100 µm |
| Max. Beschleunigung | 5 m/s² ... 15 m/s² |
| Spindeldurchmesser | 12 mm |
| Motorart | Schrittmotor Servomotor |
| Spindel-Typ | Kugelgewindetrieb |
| Einschaltdauer | 100% |
| Max. Radialkraft am Antriebsschaft | 230 N |
| Max. Vorschubkraft Fx | 1000 N |
| Massenträgheitsmoment JH pro Meter Hub | 0.1195 kgcm² ... 0.1519 kgcm² |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Wälzlagerstahl |
| Massenträgheitsmoment JL pro kg Nutzlast | 0.0063 kgcm² ... 0.0365 kgcm² |
| Spindelsteigung | 5 mm/U ... 12 mm/U |
| Max. Antriebsmoment | 1.2 Nm ... 2.4 Nm |
| Leerlaufantriebsmoment | 0.235 Nm ... 0.325 Nm |
| Massenträgheitsmoment JO | 0.0682 kgcm² ... 0.0779 kgcm² |
| Richtwert Nutzlast, waagrecht | 120 kg |
| Richtwert Nutzlast, senkrecht | 60 kg |
| Wartungsintervall | Lebensdauerschmierung |
| Max. Drehzahl | 3000 1/min |
| Max. Geschwindigkeit der Referenzfahrt | 0.01 m/s |
| Dokumente |
|
Weitere Informationen zu: EPCC-BS-60- von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
