Festo
543525 - Reglerplatte
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Baubreite | 26 mm |
| Basierend auf Norm | ISO 15407-1 |
| Einbaulage | beliebig |
| Pneumatische Höhenverkettung | Druckregler für 1 |
| Reglerfunktion | Ausgangsdruck konstant,mit Sekundärentlüftung |
| Zuwahl Manometer | möglich |
| Druckregelbereich MPa in MPa (Spanne) | 0.05, 0.6 |
| Druckregelbereich in bar (Spanne) | 0.5, 6 |
| Druckregelbereich psi in psi (Spanne) | 7.25, 87 |
| Eingangsdruck 1 in bar (Spanne) | 0.5, 10 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Schutzart | IP65,NEMA 4 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 305 g |
| Befestigungsart Höhenverkettung | auf Einzelanschlussplatte,auf Verkettungsplatte |
| Anschluss Manometer | mit Halteklammer |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Bedienteil | PA |
| Werkstoff Reglergehäuse | Aluminium-Druckguss |
| Dokumente |
|

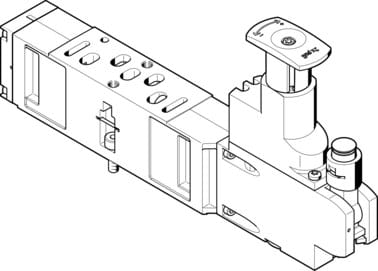

Reglerplatte VABF-S3-1-R1C2-C-6 für Ventilinsel VDMA-01/02, Normalanschlussbild 15407-1, bis 6 bar. Baubreite=26 mm, Basierend auf Norm=ISO 15407-1, Einbaulage=beliebig, Pneumatische Höhenverkettung=Druckregler für 1, Reglerfunktion=(* Ausgangsdruck konstant, * mit Sekundärentlüftung)
